2중 압축기가 장착된 액체 유입 로터리 스크루 콤푸레셔: HSD 시리즈

체적 유량은 증가하고 공간은 감소

HSD 시리즈는 2개의 콤푸레셔단일 엔클로저에 통합하였습니다. 두 장치는 모두 1:1 다이렉트 드라이브, SIGMA CONTROL 컨트롤러 및 냉각 시스템을 모두 장착하였습니다. 이 시리즈의 기술 데이터는 다음과 같습니다.

  • 압력: 8.5, 12 또는 15bar
  • 유량: 10.1~89m³/min

속도 제어형 구동 장치가 장착되거나 장착되지 않은 HSD 시스템을 주문하실 수 있습니다. 높은 유량 덕분에 자동차 부문이나 철강 산업의 주의가 많이 필요한 분야에 매우 적합합니다.

장점은 다음과 같습니다.

  • 공간 요구가 매우 작은 다기능성:
    하나의 엔클로저에 2개의 작은 콤푸레셔를 사용하여 출력 용량이 같은 단일 콤푸레셔 장치와 비교할 때 공간을 많이 절약합니다. 이 시스템은 여러 가지 요구 상황에 최적으로 적응하여 유휴 시간을 최소화하고 효율을 증가시킵니다.
  • 두 배의 신뢰성:
    각 압축기 장치는 완전히 독립적으로 작동시킬 수 있습니다. 장치 하나에 고장이 발생한 경우에도 50%의 유량이 유지됩니다.
  • 탁월한 효율성:
    또한 Kaeser에서는 HSD 모델에 이미 IE4 모터를 사용하여 훨씬 더 많은 에너지를 절약할 수 있습니다.

효율이 훨씬 더 높은 새 콤푸레셔 모델
유지비용

HSD 콤푸레셔의 장점:

  • 더욱 향상된 유량이 최적화된 SIGMA 프로파일 로터
  • 최소화된 내부 압력 손실

장점: 특정 출력 요구가 최대 6.5% 감소



2중 콤푸레셔 장치가 장착된 로터리 스크루 콤푸레셔의 상세도

장비

전체 패키지

  • 작동 준비
  • 전자동
  • 매우 조용한 가동
  • 진동 감쇠
  • 모든 패널에 파우더 코팅을 적용
  • 최고 +45°C의 주변 온도
  • 서비스 친화적인 디자인: 외부에서 모터 베어링을 윤활

에어엔드

  • 최적의 로터 냉각을 위해 냉각 액체를 주입하는 단일 단계
  • 에너지 절감형 SIGMA Profile이 장착된 순정 KAESER 로터리 스크루 에어엔드
  • 1:1 다이렉트 드라이브

냉각 액체와 공기 회로

  • 전여과 기능이 있는 건식 공기 흡입구 필터
  • 흡입구 소음기
  • 흡입구 및 환기 밸브, 공압식
  • 3단계 분리기 시스템이 있는 냉각 액체 분리기 탱크
  • 안전 밸브
  • 최소 압력 체크 밸브
  • 냉각제 회로의 온도 밸브와 에코드레인
  • 액체 및 압축 공기 냉각기, 수랭식
  • 압력 손실 없이 에너지를 절약하기 위한 전자 제어식 응축수 드레인이 장착된 Kaeser 원심 분리기
  • 스테인리스 강으로 제작된 배관 및 원심 분리기
  • 수랭식이 표준인 패키지: 플레이트형 또는 옵션으로 선택 가능한 튜브형 열 교환기로 구현되는 액체 및 압축 공기 애프터쿨러.

열 회수(옵션)

  • 옵션으로 통합 액체/물 플레이트형 열 교환기 및 추가 액체 온도 밸브와 함께 이용할 수 있습니다.
  • 외부 연결부

냉각

  • 수랭식이 표준
  • 납땜 플레이트형 열 교환기
  • 2개의 독립적으로 제어할 수 있는 팬을 이용한 기계 내부 환기

전기 구성품

슈퍼 프리미엄 효율 구동 모터 IE4 로고

  • 엔진을 모니터링하기 위한 3개의 Pt100 온도 변환기가 장착된 슈퍼 프리미엄 효율 IE4 구동 모터
  • 제어 캐비닛, IP 54
  • 캐비닛 배기 전환
  • 자동 스타-델타 기동기
  • 과부하 릴레이
  • 제어 변압기

SIGMA CONTROL 2

SIGMA CONTROL 2 콤푸레셔 컨트롤러

  • 모뎀용 RS 232와 기저 부하 시퀀스 모드의 슬레이브 압축기용 RS 485로 구성되는 데이터 통신 인터페이스
  • 데이터 네트워크용 Profibus DP 인터페이스
  • 인체 공학적 제어판: 기계의 작동 상태를 한눈에 알 수 있는 빨간색, 노란색 및 녹색 LED
  • 4라인의 읽기 쉬운 텍스트 디스플레이
  • 30개 언어 선택 가능
  • 아이콘이 있는 터치 키
  • 가동 주기 표시기
  • 에어엔드 배출 온도의 전자동 모니터링 및 조절. 모터 전류, 에어엔드 회전 방향, 공기 필터, 액체 필터 및 액체 분리기 카트리지의 모니터링
  • 성능 데이터 표시
  • 주 구성품의 서비스 간격
  • 유지보수 주기 계수기
  • 상태 데이터 표시
  • 이벤트 메모리

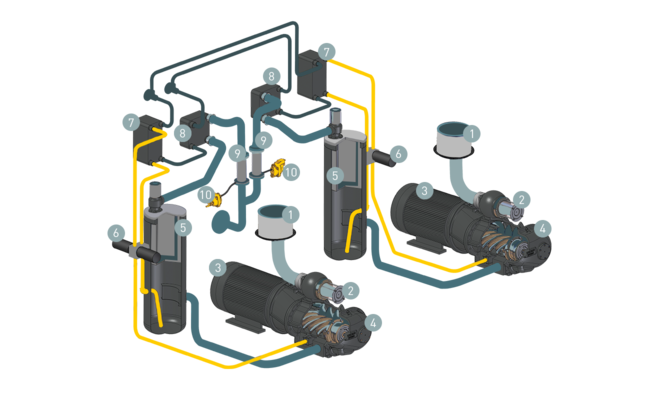

기능 도식
HSD 압축 공기 스테이션의 구성품 레이아웃
  1. 공기 필터
  2. 흡입구 밸브
  3. 전기 모터
  4. 로터리 스크루 에어엔드
  5. 카트리지가 장착된 분리기
  1. 액체 필터
  2. 액체 냉각기
  3. 애프터쿨러
  4. 원심 분리기
  5. ECO DRAIN 응축수 드레인
기술 사양

표준 버전

모델HSD 662 HSD 722 HSD 782
작동 압력 bar 7.5 10 13 7.5 10 13 7.5 10 13
유량 작동 압력에서 전체 시스템 m³/min 66.4 54.44 43.72 72.4 59.48 47.87 78.4 65.31 53.07
최대 정압 bar 8.5 12 15 8.5 12 15 8.5 12 15
공칭 모터 출력 kW 360 400 450
사이즈 W x D x H mm 3,570 x 2,145 x 2,350 3,570 x 2,145 x 2,350 3,570 x 2,145 x 2,350
압축 공기 연결부DN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
음압 레벨 dB(A) 71 72 72
중량 kg 8,100 7,481 7,027 8,500 8,202 7,262 8,600 8,434 7,815

모델HSD 842
작동 압력 bar 7.5 10 13
유량 작동 압력에서 전체 시스템 m³/min 84.4 71.15 58.27
최대 정압 bar 8.5 12 15
공칭 모터 출력 kW 500
사이즈 W x D x H mm 3,570 x 2,145 x 2,350
압축 공기 연결부DN150 PN16 DIN
음압 레벨 dB(A) 73
중량 kg 8,700 8,666 8,368

SFC 버전

모델HSD 662 SFC HSD 782 SFC HSD 842 SFC
작동 압력 bar 7.5 10 7.5 10 13 7.5 10 13
유량 작동 압력에서 전체 시스템 m³/min 10.4 - 66.32 8.5 - 57.47 11.9 - 77.83 10 - 65.47 8 - 55.78 11.9 - 87.33 10 - 74.41 8 - 63.44
최대 정압 bar 8.5 12 8.5 12 15 8.5 12 15
공칭 모터 출력 kW 382 410 515
사이즈 W x D x H mm 4,370 x 2,145 x 2,350 4,370 x 2,145 x 2,350 4,370 x 2,145 x 2,350
압축 공기 연결부DN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
음압 레벨 dB(A) 73 74 75
중량 kg 9,100 8,967 9,600 9,113 8,980 10,100 9,934 9,315
