캐져 필터 시리즈, 0.6~32.0 m³/min

최적의 압축 공기 품질을 위한 비용 효과적인 솔루션

캐져 필터 제품은 ISO 8573-1에 따라 모든 순도 등급에 대한 압축 공기를 생성하는 중요 구성품입니다. 모두 매우 낮은 차압을 제공합니다. 또한, 서비스 친화적인 설계는 필터 하우징의 간단하고 오류 없는 개폐는 물론 빠르고 깨끗한 요소 교환이 가능합니다.

  • 유량: 0.60~32.0 m³/min
  • 최대 작동 압력 16bar
  • 최고 가동 온도 66°C.

장점은 다음과 같습니다.

  • 표준 준수 순도:
    캐져 필터 범위는 최신의 깊은 주름의 필터 매체를 사용하여 입자와 에어로졸을 제거합니다. 매우 효율적인 탄소 필터 매트가 오일 증기를 걸러줍니다. 캐져 필터의 뛰어난 성능 데이터는 ISO 12500에 따라 계산되었으며 독립적인 인증 기관인 Lloyd's Register의 검증을 받았습니다.
  • 낮은 압력 손실 - 높은 절약 효과:
    캐져 필터 제품은 치수가 넉넉한 하우징 및 필터 표면, 혁신적인 동적 유량 및 고성능 필터 매체를 제공합니다. 다른 필터보다 압력 손실이 최대 50% 낮으며, 이 값은 필터 요소의 전체 서비스 수명 동안 거의 일정하게 유지됩니다. 즉 비용과 CO2 배출이 줄어들고 업스트림 압축기의 부하도 감소됩니다.
  • 서비스 친화적인 설계 – 간단한 처리
    캐져 필터 제품은 부식 방지 알루미늄 하우징과 안정적인 필터 요소를 갖추고 있습니다. 실용적인 장착부 잠금장치는 하우징과 요소 밀봉의 자동 배치가 가능하여 필터 요소가 삽입되지 않는 한 필터 하우징이 밀봉되는 것이 방지됩니다. 잠금 나사는 가압된 하우징의 우발적인 열림을 방지하고 하우징을 환기시키는 역할을 합니다.

완벽한 파트너: AQUAMAT 오일/물 분리기
AQUAMAT 응축수 처리 시스템

팁: AQUAMAT 오일/물 분리기를 사용하여 일반 폐수 시스템으로 배출하기 전에 응축수를 경제적인 비용으로 법적 요건에 맞게 처리하십시오.



제품 세부사항

모든 분야를 위한 순수 압축 공기

여과 등급 KB 유착 필터
기본
KE 유착 필터
추가
KD 입자 필터
먼지
KA 활성 탄소 필터
흡착
KBE 추가 조합 KEA 탄소 조합
포화 상태에서 최초 차압 140mbar 미만 200mbar 미만 30mbar 미만
(신규, 건조)
35mbar 미만
(신규, 건조)
200mbar 미만 240mbar 미만
흡입구의 에어로졸 함유량 10mg/m³ 10mg/m³ 10mg/m³ 10mg/m³
ISO 12500-1에 따른 배출구에서의 잔류 에어로졸 함유량 0.01mg/m³ 미만 0.01mg/m³ 미만 0.01mg/m³ 미만 0.003mg/m³
(총 유분 함유)
여과매체 지지 구조가 있는 깊은 주름 및 폴리에스터 배출 섬유 지지 구조가 있는 깊은 주름 고효율 탄소 플리스
응용 분야 고체 및 액체 에어로졸 및 고체 입자의 여과 KB와 같은 용도이나 더 높은 압축 공기 품질
또는: KD 필터 등급에 따른 초미세 입자 필터
고체 입자 여과 전용 오일 증기 제거 전용 KB 및 KE의 조합, KE와 같은 용도이나 더 신뢰할 수 있는 압축 공기 품질 에어로졸, 고체 입자 및 오일 증기의 여과를 위한 KE 및 KA의 조합

최소 압력 손실, 최대 절약 효과
KAESER FILTER: 최소 압력 손실, 최대 절약 효과

수명 주기 비용 절감

압력 손실은 압축 공기 필터의 효율에 영향을 미치는 가장 중요한 요소입니다. KAESER FILTER 제품은 치수가 넉넉한 하우징 및 필터 표면, 혁신적인 동적 유량 및 고성능 필터 매체를 제공합니다. 이러한 기능은 일반적으로 사용되는 다른 필터에 비해 압력 손실을 최대 50%까지 낮춰줍니다. 또한, 이 탁월한 여과 성능은 전체 서비스 수명 내내 거의 일정하게 유지됩니다. 따라서 업스트림 콤푸레셔의 부하가 감소되므로 비용 및 CO2 배출을 크게 줄일 수 있습니다.

Kaeser가 수명 주기 비용을 얼마나 줄이는지 더 알고 싶으십니까?

디자인과 기능

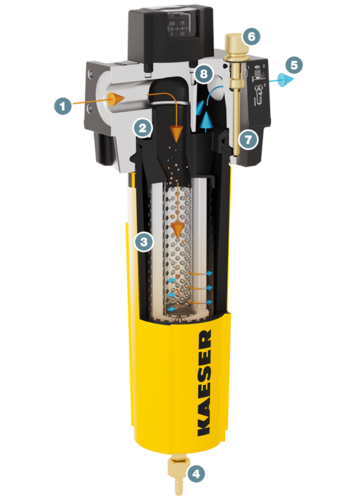

KAESER 필터 - 설계 및 기능
  1. 압축 공기 흡입구
  2. 연결 플랜지, 가변
  3. 하우징 및 요소 밀봉을 사용한 요소 헤드
  4. 필터 요소
  5. 응축수 배출구(이 모델에는 자동 응축수 분리기 포함)
  6. 압축 공기 배출구
  7. 정지 나사
  8. 정지 제한이 있는 장착부 잠금장치
  9. 환기 구멍
  10. 차압 게이지
높은 입자 보유 용량
KAESER 필터를 통한 운영 비용의 지속적 절감.

캐져 필터 제품은 시중에 판매되는 다른 일반적인 필터에 비해 처음부터 적은 압력 강하를 보여 줍니다. 또한, 높은 입자 보유 능력으로 인해 압력 강하가 훨씬 더 오랜 시간 동안 낮게 유지됩니다.

결과: 장기간에 걸친 저 운용 비용. 입자 및 유착 필터의 연간 유지보수로 노후화로 인한 위험이 줄어들고 최대 압축 공기 순도가 보장됩니다.

기술 사양 KE

표준 버전

모델F6KE F9KE F16KE
유량 m³/min 0.6 0.9 1.6
압축 공기 연결부G ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 3.6 3.7 4.2
응축수 드레인 전압- - -

모델F22KE F26KE F46KE
유량 m³/min 2.2 2.6 4.6
압축 공기 연결부G ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 4.4 4.5 8.4
응축수 드레인 전압- - -

모델F83KE F110KE F142KE
유량 m³/min 8.3 11 14.2
압축 공기 연결부G 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 9.3 10.9 11.1
응축수 드레인 전압- - -

모델F184KE F250KE F320KE
유량 m³/min 18.4 25 32
압축 공기 연결부G 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 16.2 17.9 19.9
응축수 드레인 전압- - -

기술 사양 KA

표준 버전

모델F6KA F9KA F16KA
유량 m³/min 0.6 0.9 1.6
압축 공기 연결부G ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 2.3 2.3 3
응축수 드레인 전압- - -

모델F22KA F26KA F46KA
유량 m³/min 2.2 2.6 4.6
압축 공기 연결부G ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 3.2 3.2 7.2
응축수 드레인 전압- - -

모델F83KA F110KA F142KA
유량 m³/min 8.3 11 14.2
압축 공기 연결부G 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 8.3 9.7 10.1
응축수 드레인 전압- - -

모델F184KA F250KA F320KA
유량 m³/min 18.4 25 32
압축 공기 연결부G 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 15.1 16.9 19.1
응축수 드레인 전압- - -

기술 사양 KD

표준 버전

모델F6KD F9KD F16KD
유량 m³/min 0.6 0.9 1.6
압축 공기 연결부G ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 2.6 2.6 3.2
응축수 드레인 전압- - -

모델F22KD F26KD F46KD
유량 m³/min 2.2 2.6 4.6
압축 공기 연결부G ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 3.5 3.5 7.5
응축수 드레인 전압- - -

모델F83KD F110KD F142KD
유량 m³/min 8.3 11 14.2
압축 공기 연결부G 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 8.3 9.9 10.2
응축수 드레인 전압- - -

모델F184KD F250KD F320KD
유량 m³/min 18.4 25 32
압축 공기 연결부G 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 15.4 17.2 19.4
응축수 드레인 전압- - -

기술 사양 KB

표준 버전

모델F6KB F9KB F16KB
유량 m³/min 0.6 0.9 1.6
압축 공기 연결부G ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 3.6 3.6 4.2
응축수 드레인 전압95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

모델F22KB F26KB F46KB
유량 m³/min 2.2 2.6 4.6
압축 공기 연결부G ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 4.4 4.5 8.4
응축수 드레인 전압95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

모델F83KB F110KB F142KB
유량 m³/min 8.3 11 14.2
압축 공기 연결부G 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 9.3 10.9 11.1
응축수 드레인 전압95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

모델F184KB F250KB F320KB
유량 m³/min 18.4 25 32
압축 공기 연결부G 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
작동 압력 bar 2 - 16 2 - 16 2 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 66 3 - 66 3 - 66
중량 kg 16.1 17.8 19.8
응축수 드레인 전압95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
