압축식 에어 드라이어 일체형 오일 프리 압축식 로터리 스크루 콤푸레셔


i.HOC – 탁월한 효율성의 압축 공기 건조

캐져의 특허 받은 i.HOC 로터리 드라이어는 압축기 열의 최대 100%까지 사용합니다. 전체 유량 재생 덕분에, 재생 공기의 전기 가열 또는 추가 냉각 없이도 최대 45°C의 주변 온도까지 안정적으로 압력 노점을 제공합니다.

  • 공냉식 또는 수냉식 장치에 설치
  • 37kW ~ 200kW의 장치 정격 출력
  • 3.3m³/min ~ 30m³/min의 장치 정격 유량
  • SIGMA CONTROL 2 압축기 컨트롤러 일체형(SFC 모델 버전)

장점은 다음과 같습니다.

  • 높은 주변 온도에서도 불구 영하의 압력 노점:
    탁월한 재생성 잠재력 덕분에, i.HOC는 높은 냉매 온도에도 불구하고 영하의 압력 노점을 제공합니다.
  • 가변 정격 유량에서도 안정적인 압력 노점:
    낮은 압축기 부하에서도 압력 노점이 안정적으로 유지되므로 부분 부하 보상이 필요하지 않습니다.
  • 효과적인 건조 및 열 회수:
    i.HOC는 재생성 공기 냉각기로서 열 회수에 최적화된 2단 압축의 열 교환기를 사용합니다.
유지비용

최적의 컨설팅, 첨단 기술 연구, 개발 및 글로벌 서비스 조직이 귀사를 시스템 장애로부터 보호해 드립니다.



i.HOC 또는 냉동식 드라이어 일체형 오일 프리 압축식 로터리 스크류 압축기 상세도

다양한 건조 기술

일체형 냉동식 드라이어

오일이 필요 없는 압축 로터리 스크루 압축기의 경우에도 냉동 드라이어는 +3°C의 압력 노점 필요 시 최상의 에너지 효율과 유리한 투자 비용을 제공하는 최적의 선택입니다. +3°C 이하의 압력 노점은 흡착식 드라이어를 통해 제공됩니다.

통합 i.HOC 회전 드라이어

로터리 스크루 콤푸레셔의 통합형 i.HOC 회전 드라이어(옵션)는 -30°C의 낮은 압력 노점을 안정적이고 효율적으로 달성할 수 있습니다. 2단 압축 단계에서 발생하는 고온의 압축 공기는 방습제를 재생성하는 데 사용합니다.

i.HOC의 뛰어난 전체 유량 재생

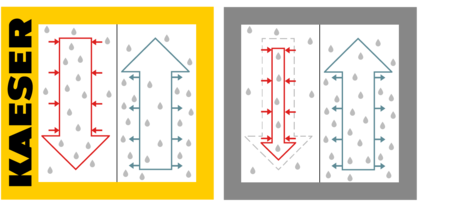

KAESER 전체 유량 재생성 방식 i.HOC
□ 전체 유량 재생 □ 부분 유량 재생
↓ 재생 영역: 뜨거운 공기로 방습제의 습기를 제거합니다.
↑ 건조 영역: 습기가 차가운 공기로부터 방습제로 유입됩니다.

i.HOC(압축식 드라이어의 열 일체형) 시스템은 건조를 위한 2단 압축 단계에 100%의 압축 열을 사용합니다(전체 유량 재생). 어떤 방법으로든 생성된 이러한 열은, 따로 비용을 들이지 않고 효과적으로 사용할 수 있습니다.

  • 건조 공정에 추가적인 에너지 투입 없음
  • 부분 유량 재생 드라이어보다 더욱 높아지는 재생 잠재력
  • 낮은 압축기 부하에서도 완전한 성능 발휘

전체 유량 재생성의 이점은 특히 냉각제 온도가 증가하는 경우에 분명해집니다. 캐져 로터리 드라이어라면 재생 공기를 전기로 추가 가열하지 않아도 우수한 건조 결과를 얻으실 수 있습니다.

일체형 냉동식 드라이어

에너지 절약형 건조

넉넉한 치수의 알루미늄 블록 열 교환기가 포함된 일체형 설계 덕분에 0.1bar 미만의 최소 압력 손실이 보장됩니다. 에너지 절약형 스크를 냉동식 콤푸레셔를 활용하면 더 많은 압축 공기 에너지를 절감할 수 있습니다.

탁월한 접근성

모든 냉동식 드라이어 부품은 장비 전면의 정비 도어를 통해 완벽하게 접근할 수 있습니다. 따라서 드라이어의 서비스 및 유지보수 작업이 간단해집니다.

일체형 로터리 드라이어 내부도
i.HOC 회전 드라이어 가설도
  1. 재생성 공기 흡입구
  2. 재생성 공기 배출구
  3. 응축수 분리
  4. 래디얼 팬 흡입구
  5. i.HOC 배출구
i.HOC 상세도

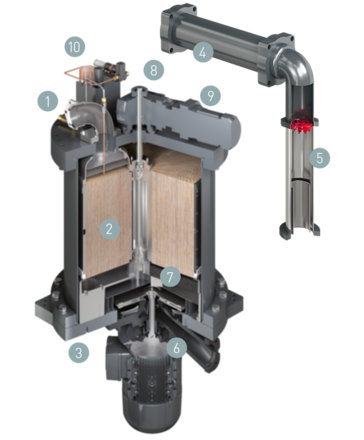

i.HOC – 횡단면 및 구성품
  1. 재생성 공기 흡입구
  2. 드럼(실리카겔 방습제)
  3. 재생 공기 배출구
  4. 열 교환기 2단
  5. 외부 응축수 분리기
  6. 래디얼 팬
  7. 데미스터(액적 분리기)
  8. 회전 드라이어 배출구
  9. 드럼 모터
  10. 압력 노점 센서(옵션)
기술 사양 DSG-2 A

표준 버전

모델DSG 140-2 A DSG 180-2 A DSG 220-2 A
작동 압력 bar 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
최대 정압 bar 8 10 4 6 8 10 4 6 8 10
공칭 모터 출력 kW 90 110 132
사이즈
W x D x H mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 77 78 78
중량 kg 3,400 3,550 3,650

모델DSG 260-2 A DSG 290-2 A
작동 압력 bar 4 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 28.61 26.1 26 22.9 28.55 28.5 26
최대 정압 bar 4 8 10 8 10
공칭 모터 출력 kW 160 200
사이즈
W x D x H mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 79 81
중량 kg 3,800 4,000

SFC 버전

모델DSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
작동 압력 bar 4 6 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
최대 정압 bar 6 10 8.5 10 7 10
공칭 모터 출력 kW 110 132 160
사이즈
W x D x H mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 79 79 80
중량 kg 4,150 4,250 4,400

모델DSG 290-2 SFC A
작동 압력 bar 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
최대 정압 bar 8.5 10
공칭 모터 출력 kW 200
사이즈
W x D x H mm 		3,435 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN
음압 레벨 dB(A) 82
중량 kg 4,600

RD 버전

모델DSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
작동 압력 bar 8 10 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
최대 정압 bar 8 10 6 8 10 6 8 10
공칭 모터 출력 kW 90 110 132
압력 노점 °C -34 -36 -26 -33 -36 -26 -33 -35
사이즈
W x D x H mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 77 78 78
중량 kg 4,500 4,650 4,750

모델DSG 260-2 i.HOC A DSG 290-2 i.HOC A
작동 압력 bar 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 26.1 26 22.9 28.55 28.5 26
최대 정압 bar 8 10 8 10
공칭 모터 출력 kW 160 200
압력 노점 °C -25 -32 -34 -24 -31 -33
사이즈
W x D x H mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 79 81
중량 kg 4,900 5,100

RD SFC 버전

모델DSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
작동 압력 bar 6 8 10 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
최대 정압 bar 6 10 8.5 10 7 10
공칭 모터 출력 kW 110 132 160
압력 노점 °C -26 -33 -36 -26 -32 -35 -25 -31 -34
사이즈
W x D x H mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 79 79 80
중량 kg 5,250 5,350 5,500

모델DSG 290-2 i.HOC SFC A
작동 압력 bar 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
최대 정압 bar 8.5 10
공칭 모터 출력 kW 200
압력 노점 °C -24 -30 -33
사이즈
W x D x H mm 		4,270 x 1,750 x 2,385
압축 공기 연결부DN80 PN16 DIN
음압 레벨 dB(A) 82
중량 kg 5,700

기술 사양 DSG-2 W

표준 버전

모델DSG 140-2 W DSG 180-2 W DSG 220-2 W
작동 압력 bar 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
최대 정압 bar 8 10 4 6 8 10 4 6 8 10
공칭 모터 출력 kW 90 110 132
사이즈
W x D x H mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 69 70 71
중량 kg 3,100 3,250 3,350

모델DSG 260-2 W DSG 290-2 W
작동 압력 bar 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 28.61 26.1 26 22.9 28.6 28.55 28.5 26
최대 정압 bar 4 8 10 8 10
공칭 모터 출력 kW 160 200
사이즈
W x D x H mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 74 75
중량 kg 3,500 3,700

SFC 버전

모델DSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
작동 압력 bar 4 6 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
최대 정압 bar 6 10 8.5 10 7 10
공칭 모터 출력 kW 110 132 160
사이즈
W x D x H mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 71 72 75
중량 kg 3,850 3,950 4,100

모델DSG 290-2 SFC W
작동 압력 bar 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
최대 정압 bar 8.5 10
공칭 모터 출력 kW 200
사이즈
W x D x H mm 		3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN
음압 레벨 dB(A) 76
중량 kg 4,300

RD 버전

모델DSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
작동 압력 bar 8 10 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
최대 정압 bar 8 10 6 8 10 6 8 10
공칭 모터 출력 kW 90 110 132
압력 노점 °C -32 -36 -24 -33 -36 -24 -33 -36
사이즈
W x D x H mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 69 70 71
중량 kg 4,200 4,350 4,450

모델DSG 260-2 i.HOC W DSG 290-2 i.HOC W
작동 압력 bar 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 26.1 26 22.9 28.55 28.5 26
최대 정압 bar 8 10 8 10
공칭 모터 출력 kW 160 200
압력 노점 °C -25 -33 -36 -24 -33 -36
사이즈
W x D x H mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 74 75
중량 kg 4,600 4,800

RD SFC 버전

모델DSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
작동 압력 bar 6 8 10 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
최대 정압 bar 6 10 8.5 10 7 10
공칭 모터 출력 kW 110 132 160
압력 노점 °C -24 -32 -36 -25 -33 -36 -25 -33 -36
사이즈
W x D x H mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 71 72 75
중량 kg 4,950 5,050 5,200

모델DSG 290-2 i.HOC SFC W
작동 압력 bar 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
최대 정압 bar 8.5 10
공칭 모터 출력 kW 200
압력 노점 °C -25 -33 -36
사이즈
W x D x H mm 		4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN
음압 레벨 dB(A) 76
중량 kg 5,400
