최대 250kW의 로터리 스크루 블로어

탁월한 에너지 절감 효과 – 탁월한 효율성

저압력 부문의 미래 실현: 세계적으로 명성이 있는 시그마 프로파일 로터 등의 Kaeser 혁신 기술은 최대 35%까지 향상된 효율성을 제공합니다! 튼튼하고 문제 없는 지속적 작동을 위해 제작된 이 신뢰할 수 있는 제품은 시운전, 작동 및 유지보수 시 최적의 절감 효과를 보장합니다.

  • 효율이 높고 유지보수가 적은 블로어 시스템 – 듀얼 샤프트 SIGMA 블로어 블록
  • Y/D 시동기(STC) 또는 주파수 변환기(SFC)와 옵션으로 사용 가능
  • 전원 공급 장치, SIGMA CONTROL 2 컨트롤러 및 출하 시 조절된 벨트 드라이브가 완비되고 오일이 사전 주입된 플러그 앤 플레이 솔루션

새로운 로터 기술은 블로어가 상시 작동되어 에너지 효율이 핵심 요소인 도시 및 산업 폐수 처리는 물론 부유 및 침전 분야의 고객들에게 이점을 제공합니다.

장점은 다음과 같습니다.

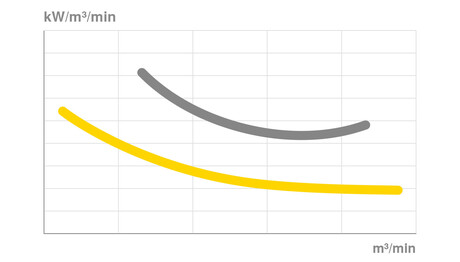

  • 전체 장비의 최대 효율성:
    모든 구성품에 시그마 프로파일 로터, 최적의 모터-블로어 출력 전송과 최소의 압력 손실이 조합되어 모든 면에서 탁월한 효율성을 보장합니다.
  • 연결된 공정 배관에서 최소 맥동:
    광범위한 주파수 범위를 제공하는 특수 소음기가 장비 및 배관 소음을 현저하게 줄여줍니다.
  • 최소화된 다운타임:
    내구성이 뛰어난 부품이 안정적인 작동을 보장합니다. 스마트 설계로 보조 장치의 필요성을 없애줍니다(예: 씰링 또는 냉각용). 여러 센서가 작동 상태를 모니터링합니다.

뛰어난 경제성 – 낮은 수명 주기 비용 덕분에 높아지는 수익성
유지비용

Kaeser의 포괄적인 접근 방식으로 최적의 투자 수익률이 보장됩니다. 탁월한 에너지 효율과 최고의 압축 공기 가용성이 응답이 신속한 글로벌 서비스 및 지원 네트워크와 결합되었습니다.



제품 세부사항

장비

플러그 앤 플레이

이러한 턴키 블로워는 센서, STC/SFC, SIGMA CONTROL 2 및 비상 정지 버튼이 완비된 상태로 제공되며, 오일이 사전 주입되어 있고 완전 인증된 상태입니다.

블로워 에어엔드

SIGMA 프로파일의 고효율 블로어 블록

  • 최소 전력 소모로 최대 공기 전달을 보장하는 SIGMA PROFILE 로터가 장착된 고효율 블로워 에어엔드

베어링 및 씰

  • 내구성 강한 롤러 베어링이 방사력을 100% 흡수
  • 검증되고 테스트된, 유지보수가 필요 없는 슬라이딩 링 씰을 제공하는 블로워 에어엔드 드라이브 샤프트의 로터리 트랜스미션 리드 스루

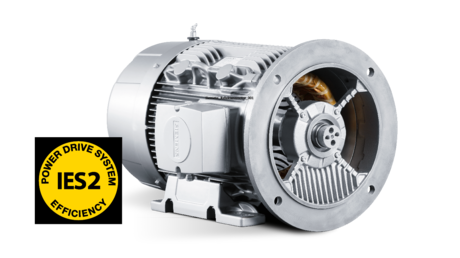

구동 모터

  • Siemens 모터
  • 최고의 효율 수준을 제공하는 프리미엄 효율 IE3 모터, 시스템 효율 등급 IES2의 HBS 구동 모터 및 주파수 변환기
  • 세 개의 PTC 서미스터 기본 장착
  • SFC 주파수 컨트롤러로 보정한 가변 속도 버전
  • 다시 그리스를 사용할 수 있는 베어링이 장착된 모터의 빠르고 안정적인 유지보수를 위한 접근이 쉬운 중심의 윤활 포트

벨트 드라이브(EBS/FBS 로터리 스크류 블로워)

  • 표시기가 있는 자동 V-벨트 드라이브 장력 조절
  • 항상 최적의 트랜스미션 효율
  • 유지보수 비용 절감
  • 추가적인 벨트 냉각을 지원하는 표준 V-벨트 가드

다이렉트 드라이브(CBS/DBS 및 HBS 로터리 스크류 블로워)

  • 100%에 가까운 출력 전달 효율을 지원하는 통합 트랜스미션
  • 1:1 다이렉트 드라이브 장착 HBS
  • 사용 가능한 다양한 전송률 선택
  • 프리미엄 품질의 전기 모터 사용
  • 트랜스미션의 최적화 출력 분산에 의한 탁월한 베어링 내구성

펄스 댐퍼

  • 광범위한 주파수 범위가 지원되는 효율적인 흡입구 및 방출 흡수 소음기로 공정 공기 펄스 감쇠
  • 강력한 감쇠에 따른 배관 내 최소 유체 소음

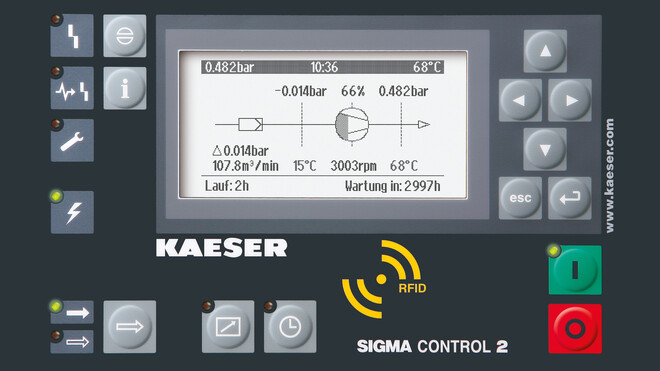

SIGMA CONTROL 2

SIGMA CONTROL 2 – SD 카드 슬롯

  • 한눈에 작동 상황을 파악할 수 있는 신호등 LED
  • 읽기 쉬운 디스플레이
  • 30개 언어 선택 가능
  • 소프트터치 아이콘 버튼
  • 완전 자동 모니터링 및 제어
  • Dual, Quadro, Vario 및 Continuous 제어 모드를 표준으로 사용 가능
  • 인터페이스: 이더넷
  • 추가 옵션 통신 모듈: Profibus DP, Modbus, Profinet 및 DeviceNet
  • 데이터 저장 및 업데이트를 위한 SD 카드 슬롯
  • RFID 리더
  • 웹 서버
  • KAESER CONNECT 사용자 인터페이스
  • 아날로그 및 디지털 입력 값을 시각적으로 표시
  • 경고 및 오류 메시지
  • 압력, 온도 및 속도 추세의 그래픽 표시

KAESER CONNECT

  • 웹 브라우저 열기
  • SC2 IP 주소 및 암호 입력
  • 통합된 웹 브라우저를 통해 블로워 컨트롤러에 액세스

사용자 인터페이스는 실시간 기계 상태와 아날로그 및 디지털 입력 값을 표시하고, 경고/오류 메시지를 나열하며, 압력, 온도 및 속도 추세도 그래픽으로 보여줍니다.

플러그 앤 플레이

연결후 전원만 켜면 사용할 준비가 된 것입니다.

턴키 블로어: 전원코드 연결 후 켜기

턴키 블로어에는 주파수 변환기 또는 Y/D 시동기, SIGMA CONTROL 2 및 비상 정지 스위치가 기본 제공됩니다. 이로써 계획, 설치, 인증, 기록 및 시운전에 필요한 작업, 비용 및 위험이 현저하게 감소합니다.

시동 제어(STC)

블로어 – 시동 제어(STC)

일정한 속도 작업을 위해 Y-Δ-시동기가 통합된 버전에는 프리미엄 접촉기, 과부하 보호 컷아웃 및 위상 손실 모니터링 기능이 장착되어 있습니다. 패키지의 완성: SIGMA CONTROL 2 컨트롤러 및 신뢰할 수 있는 비상 정지 시스템

SIGMA FREQUENCY CONTROL(SFC)

블로어 – SIGMA FREQUENCY CONTROL(SFC)

가변 속도 제어를 사용하는 SFC 주파수 변환기는 해당 용도의 공기 수요에 맞춰 유량을 조절합니다. 모든 프로그래밍 및 매개변수화가 출하 시 수행되므로 즉시 작업할 수 있도록 모든 것이 준비되어 있습니다.

기술 사양

표준 버전

모델CBS 120 L CBS 120 M DBS 220 L
최대 압력 차이 – 게이지 압력 mbar 650 1,100 650
최대 가용 유량 m³/min 12.6 12.5 23
최대 정격 모터 출력 kW 18.5 22 30
최대 압력 차이 – 압축 mbar - 550 -
최대 흡기 용량 m³/min - 12.5 -
최대 정격 모터 출력 kW - 15 -
연결 직경 DN 80 80 100
제어 캐비닛과 소음 방지기 포함 사이즈 W x D x H mm 1,110 x 1,370 x 1,670 1,110 x 1,370 x 1,670 1,110 x 1,480 x 1,670
최대 중량 kg 730 750 820

모델DBS 220 M EBS 380 L EBS 380 M
최대 압력 차이 – 게이지 압력 mbar 1,100 650 1,100
최대 가용 유량 m³/min 22 38 37
최대 정격 모터 출력 kW 37 45 75
최대 압력 차이 – 압축 mbar 550 - 550
최대 흡기 용량 m³/min 22 - 38
최대 정격 모터 출력 kW 22 - 37
연결 직경 DN 100 150 150
제어 캐비닛과 소음 방지기 포함 사이즈 W x D x H mm 1,110 x 1,480 x 1,670 1,940 x 1,600 x 1,700 1,940 x 1,600 x 1,700
최대 중량 kg 850 1,400 1,600

모델FBS 660 L FBS 660 M HBS 1600 L
최대 압력 차이 – 게이지 압력 mbar 650 1,100 650
최대 가용 유량 m³/min 67 66 162
최대 정격 모터 출력 kW 90 110 200
최대 압력 차이 – 압축 mbar - 550 -
최대 흡기 용량 m³/min - 64 -
최대 정격 모터 출력 kW - 75 -
연결 직경 DN 200 200 300
제어 캐비닛과 소음 방지기 포함 사이즈 W x D x H mm 2,250 x 1,950 x 1,900 2,250 x 1,950 x 1,900 2,065 x 3,350 x 2,320
최대 중량 kg 1,850 2,200 5,880

모델HBS 1600 M
최대 압력 차이 – 게이지 압력 mbar 1,100
최대 가용 유량 m³/min 162
최대 정격 모터 출력 kW 250
최대 압력 차이 – 압축 mbar 500
최대 흡기 용량 m³/min 106.91
최대 정격 모터 출력 kW 160
연결 직경 DN 300
제어 캐비닛과 소음 방지기 포함 사이즈 W x D x H mm 2,065 x 3,350 x 2,320
최대 중량 kg 5,940

Kitzingen 마을의 폐수 처리 공장
에너지 소비를 줄이고 공기 용량을 늘리십시오!

공기 시스템의 현대화를 통해 에너지 소비를 최대 20% 줄이십시오. 참조 프로젝트에서 자세한 내용을 확인하실 수 있습니다.

키칭엔(Kitzingen) 참조 프로젝트
