에너지 절약형 SECOTEC 냉동식 드라이어 10.5 - 34m³/min

뛰어난 잠열 저장 기능을 갖춘 소형 에너지 절약형 냉동식 드라이어

Kaeser의 유명한 SECOTEC 산업용 냉동식 드라이어(여기에 표시된 TE 및 TF (*) 시리즈)는 안정적인 압력 노점 성능, 탁월한 안정성 및 경제적인 총 수명 주기 비용으로 오랜 시간 동안 그 가치를 인정받았습니다.

혁신적인 SECOPACK LS 잠열 저장 열 교환기 시스템 및 SIGMA CONTROL SMART 컨트롤러를 갖춘 차세대 첨단 드라이어는 에너지 효율과 소형 디자인, 사용 편의성 측면에서 새로운 표준을 제시합니다.

  • 내부식성 공기 배관 및 알루미늄 열 교환기로 인한 탁월한 내구성(콘덴서 및 SECOPACK LS)
  • SIGMA NETWORK에 통합하기 위한 추가 Modbus TCP 통신 모듈 장착

장점은 다음과 같습니다.

  • 에너지 절감:
    TE 및 TF 냉동식 드라이어는 건조할 때 매 m³/min 공기마다 97W 미만이 필요합니다(ISO 7183 A1). 부분 부하 작업에서 에너지 절약형 제어 덕분에 초과되는 냉각 전력은 임시로 축열재에 저장되어 나중에 전력을 소비하지 않고 냉각할 수 있습니다. 신속하게 대응하는 SECOPACK LS 열 교환기 시스템은 항상 안정적인 압력 노점을 보장합니다.
  • 직관적인 작동:
    SIGMA CONTROL SMART 전자식 컨트롤러는 간단하고 직관적인 작동을 제공합니다. 메시지 메모리, 구성품 한정 작동 시간 카운터 및 유지보수 타이머는 효율적인 모니터링과 작동 데이터 분석을 제공합니다. 플로팅 접점 및 추가 Modbus TCP 통신 모듈은 SIGMA AIR MANAGER 4.0과 같은 마스터 컨트롤러를 사용한 손쉬운 네트워킹을 제공합니다.
  • 최적화된 소형 설계:
    혁신적인 SECOPACK LS 열 교환기 시스템의 축열재 챔버는 단계 변화 물질로 채워져 있습니다. 상당히 높은 열 저장 밀도로 기존의 저장 매체와 동일한 용량을 확보하는 데 98% 미만의 저장 물질이 필요합니다. 이에 따라 압력 노점 안정을 위한 저장 용량 또한 공간 요구와 함께 크게 줄어듭니다. 최적화된 흐름 경로는 압력 손실을 최소화해 SECOTEC 드라이어의 효율성을 향상시킵니다.

* 냉동식 드라이어에는 불화 R-134a 냉매제가 들어 있습니다.



제품 세부사항

수명 주기 비용이 줄어듭니다!
KAESER 수명 주기 비용 관리

순환 주기 제어와 높은 저장 밀도로 인해 차세대 SECOTEC 냉동 드라이어는 부하에 거의 관계 없이 건조시킬 공기의 매 m³/min에 97W 미만이 필요합니다(ISO 7183 A1).

시장에 출시된 다른 일반 시스템과는 달리 초과 냉각되는 전력을 낭비하지 않고 축열제 온도를 낮추는 데 사용합니다. 일단 냉각되면 압축 공기를 건조시키기 위해 냉기를 제공하므로 추가 전력이 필요하지 않습니다.

또한 새로운 설계를 통해 유지보수 요구를 최소화하고 쉽고 빠른 정비 작업을 보장합니다.


KAESER가 수명 주기 비용을 어떻게 줄이는지 더 알고 싶으십니까?

SECOTEC – 모든 조건에서 에너지 절약

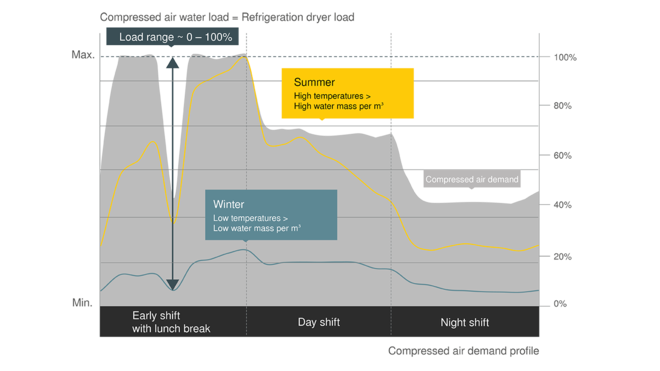

냉동 드라이어의 부하는 건조되는 압축 공기의 양(회색 영역)에 따라 달라지는 것이 아닙니다. 더 중요한 것은 들어오는 압축 공기에 포함된 물의 양입니다. 온도가 높아질수록 물의 양(습기)이 늘어나므로 여름철(노란색 곡선)과 같이 주변 온도가 높아지는 시기에는 냉동 드라이어의 부하가 급격하게 증가합니다.

반대로 겨울(청록색 곡선)에 온도가 떨어지면 냉동 드라이어의 부하도 줄어듭니다. 이러한 모든 변동 상황에 걸쳐 안정적인 압력 노점을 유지하기 위해 냉동 드라이어는 항상 최대 부하 시간 동안 충분한 성능을 제공하도록 설계되어야 하고 예비 용량도 추가로 확보해야 합니다.

유량 및 온도 범위와 마찬가지로 냉동 드라이어는 항상 0 - 100%의 부하 범위 내에서 작동합니다. SECOTEC 저장 제어는 이러한 전체 부하 범위에서 필요한 에너지만 사용할 수 있도록 하므로 탁월한 비용 절감 혜택을 누릴 수 있습니다.

절전 효과
저장 제어를 통한 최대 에너지 절약
SECOTEC 냉동 드라이어의 저장 제어로 최대 절전 달성

냉동 드라이어의 작동 주기는 항상 0 - 100% 사이에서 달라집니다. 기존 부분 부하 제어 시스템과는 달리 SECOTEC 저장 제어는 모든 부하 단계에서 전력 소비를 정밀하게 조절합니다.

이를 통해 SECOTEC 냉동 드라이어는 평균 40% 용량으로 고온 가스 바이패스 제어를 사용하는 냉동 드라이어와 비교하여 거의 60%의 에너지 비용을 절약할 수 있습니다.

기존 시스템과는 달리 SECOTEC 드라이어의 축열제는 항상 차가운 상태를 유지합니다. 이는 시동 단계에서도 압축 공기가 효과적으로 건조될 수 있음을 의미합니다. 축열제 주변 고품질 절연제도 에너지 사용을 최소화하는 데 도움이 됩니다. SECOTEC 냉동 건조기를 사용하면 뛰어난 에너지 효율성으로 압축 공기 건조가 진행되며 높은 축열제 용량 덕분에 장비를 원활하게 사용할 수 있습니다.

저마모 작업으로 최적의 건조 수행

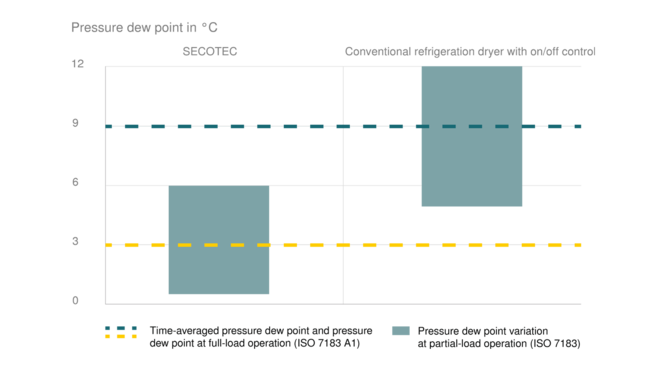

SECOTEC 냉동 드라이어의 최적 건조 성능 및 친환경 작동

SECOTEC 냉동 드라이어는 모든 부하 단계에서 안정적인 압력 노점을 보장합니다. 건조된 압축 공기는 공기 응축 시 습기 없이 +3°C(= 달성 가능한 압력 노점)의 온도까지 냉각될 수 있습니다. 주변 온도가 높더라도 다운스트림 압축 공기 시스템과 소비자에게 최적화된 보호 기능을 제공합니다.

작동 모드를 전환하지만 추가 축열제가 없는 기존의 냉동 드라이어는 열 교환기 재료 자체를 축열제로 사용합니다. 그러므로 이러한 드라이어는 필요한 냉각 성능을 유지하기 위해 냉각 콤푸레셔와 팬 모터를 자주 켰다 꺼야 합니다. 켜고 끄는 빈도와 이로 인한 마모를 줄이려면 높은 압력 노점에서만 스위치를 켜게 됩니다. 결과적으로 압력 노점의 변동은 건조 성능에 부정적인 영향을 미칩니다. 이는 부식이 40%의 상대적 압축 공기 습도에서도 진행될 수 있기 때문에 응축수가 형성되지 않아도 부식될 수 있어서 위험합니다.

반면 SECOTEC 냉동 드라이어는 높은 축열 성능 덕분에 재료 친화적인 작동을 보장합니다. 축열제가 충전되면 압력 노점 안정성에 영향을 주지 않으면서 오랜 시간 동안 냉매 콤푸레셔와 팬 모터를 끌 수 있습니다.

장비

냉매 회로

냉매 회로 구성

  • 스크롤 콤푸레셔
  • 팬이 장착된 알루미늄 마이크로 채널 응축기
  • 안전 압력 스위치
  • 축열재
  • 필터 드라이어
  • 자동 온도 조절 팽창 밸브
  • SECOPACK LS 알루미늄 열 교환기 시스템
  • 온도 및 압력 변환기

SECOPACK LS

  • 알루미늄 블록 설계에서 공기/공기 및 공기/냉매 열 교환기
  • 단계 변환 물질을 사용한 통합 축열재 챔버
  • 응축수 분리기
  • 열 절연

SIGMA CONTROL SMART

SIGMA CONTROL SMART: 컬러 디스플레이로 전자 제어

  • 색상 표시가 있는 전자식 제어
  • 언어 중립 메뉴 탐색
  • 노점 추세 표시
  • P&I 다이어그램 표시 현재 작동 데이터 및 메시지
  • 이벤트 메모리
  • 작동 시간 계수기
  • 유지보수 타이머

플로팅 릴레이 접점

  • "결함" 및 "냉매 압축기 가동" 서비스 메시지
  • "유지보수/경고" 및 "고압 노점" 경고 메시지
  • 작동 시간 계수기
  • 유지보수 타이머

응축수 드레인 장치

  • 응축수 유입구에 마개가 있는 ECO-DRAIN 31 Vario 전자식 응축수 드레인(차가운 표면 절연 포함)

인클로저

  • 파우더 코팅 하우징
  • 직접 전기 연결을 위한 이동식 패널
  • 효율적인 응축기 세척
  • 내부 주요 접근 지점 역할을 하는 이동식 측면 패널
  • 기계 장착

연결

  • 내부식성 압축 공기 배관
  • 외부 응축수 호스 연결용 벌크 헤드 파이프 장착
  • 후면 패널에서 주전원 연결용 케이블(위에서 대체 연결을 위한 장치 상단 금속 패널의 컷아웃)

전기 장비

  • EN 60204-1 "기계 안전" 준수 전기 장비 및 테스팅
  • 보호 등급 IP 54 준수 제어 캐비닛

옵션 및 액세서리

  • 최고 +50°C의 주변 온도에서 사용하기 위한 냉동 드라이어
  • 수랭식 냉동 드라이어TF 시리즈)
  • 압축 공기 연결부 왼쪽(TF 시리즈)
  • 교체 배관 키트 TF 173, 203, 251(미리 조립됨)(TF 시리즈)
  • 조정 가능한 기계 마운트
  • 통합 변압기(기본 전압 200V – 440V)
  • 통합 변압기(기본 전압 500V/3Ph/50Hz 및 575V/3Ph/60Hz)
  • 실리콘 프리 설계(VW 공장 표준 3.10.7)
  • Modbus TCP 통신 모듈

SECOTEC – Industrie 4.0 준비
SIGMA AIR MANAGER 4.0 흐름도의 경고 메시지

옵션 Modbus TCP 모듈을 설치하면 SECOTEC 냉동식 드라이어를 SIGMA NETWORK로 통합할 수 있습니다. 모든 필수 작동 매개변수와 메시지를 실시간으로 사용할 수 있습니다.

전체 압축 공기 스테이션의 포괄적인 시스템 모니터링이 가능하고 예측 유지보수에 필요한 기반을 다질 수 있습니다.
결론적으로, 비용을 최소화하면서 가용성을 극대화할 수 있습니다.

또한 SIGMA AIR MANAGER 4.0은 냉동식 드라이어의 모든 필수 작동 매개변수에 대한 완벽한 개요를 제공합니다. 눈에 잘 띄게 색상으로 구분된 경고와 알람이 압축 공기 스테이션의 P&I 다이어그램에 표시됩니다. 드라이어 아이콘을 클릭하면 모든 주요 작동 매개변수와 메시지 텍스트가 일반 텍스트로 표시됩니다.

SECOPACK LS – 효율성 모듈

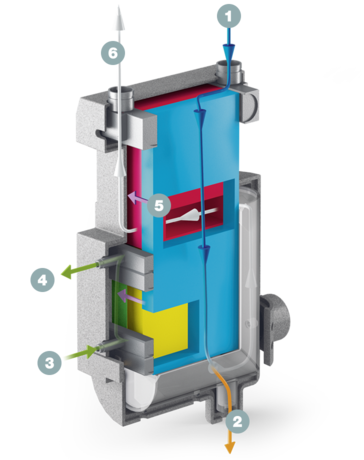

SECOPACK 열 교환기 - 단면도
  1. 압축 공기 흡입구
  2. 응축물 배출구
  3. 냉매 흡입구(냉방)
  4. 냉매 배출구(난방)
  5. 열 전송
  6. 압축 공기 배출구

TE 및 TF 시리즈 냉동식 드라이어에는 혁신적인 SECOPACK LS 열 교환기 시스템이 장착되어 있습니다. 여기의 잠열 축열제는 단계 변화 물질로 구성됩니다. 압축 공기는 녹는 점(축열제 배출)까지 물질에 열을 가해 공정에서 잠열을 흡수합니다. 이는 정상적인 열 용량(단계 변화 없음)을 기준으로 흡수할 수 있는 열량보다 훨씬 큽니다. 그러므로 TE 및 TF 시리즈의 잠열 축열제는 열 저장 밀도가 훨씬 높고 기존 저장 매체와 동일한 용량을 확보할 때 98%의 저장 물질을 줄일 수 있습니다.

주요 이점: 안정적인 압력 노점 및 재료 친화적인 작동을 위해 높은 열 용량과 획기적으로 줄어든 장치 공간이 결합되었습니다.

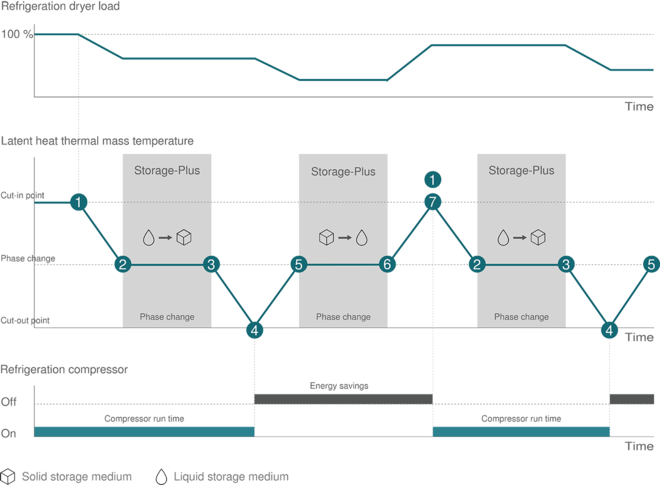

"Storage Plus" 및 상변화 재료로 제어 혁신
SECOTEC:
  1. 콤푸레셔는 압축 공기 건조를 목적으로 하는 냉매와 축열제 온도를 낮출 냉매를 제공합니다.
  2. 축열제는 일정한 온도에서 고형화된 다음 냉매를 통해 엄청난 양의 열을 방출합니다.
  3. 그런 다음 냉매는 컷아웃 지점에 도달할 때까지 축열제 온도를 낮춥니다.
  4. 냉매 콤푸레셔가 꺼집니다.
  1. 축열제는 자체적으로 예열하는 동안 압축 공기를 건조시키는 냉기를 제공합니다.
  2. 축열제는 일정한 온도에서 녹으면서 습기가 있는 압축 공기에서 상당한 양의 열을 흡수합니다.
  3. 축열제는 콤푸레셔의 컷인 지점에 도달할 때까지 가열됩니다.
디자인과 기능

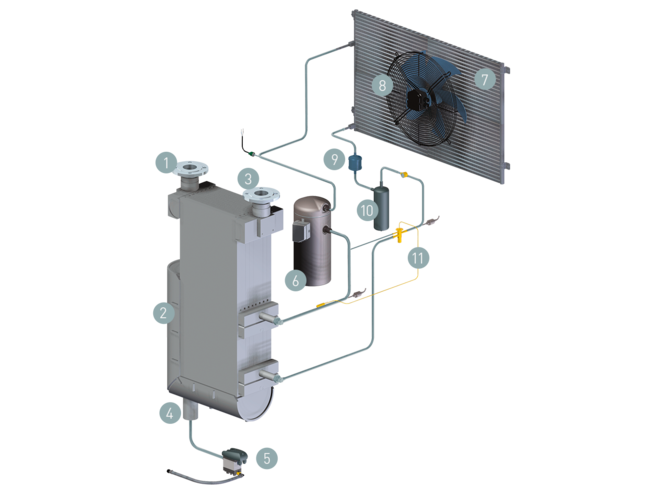

SECOTEC TF 절전형 냉동 드라이어의 구성품 레이아웃
  1. 압축 공기 흡입구
  2. SECOPACK LS 열 교환기 시스템
  3. 압축 공기 배출구
  4. 응축물 배출구
  5. ECO DRAIN 응축수 드레인
  6. 냉매 콤푸레셔
  1. 마이크로 채널 응축기
  2. 필터/드라이어
  3. 축열재
  4. 확장 밸브
기술 사양 TE

표준 버전

모델TE 102 TE 122 TE 142
유량 m³/min 9.2 11.6 13.3
압력 손실 bar 0.08 0.12 0.11
50 % 용량에서 전력 소비 kW 0.84 2.13 1.17
100% 용량에서 전력 소비 kW 1.58 1.58 2.31
작동 압력 bar 3 - 16 3 - 16 3 - 16
주변 온도 °C 3 - 45 3 - 45 3 - 45
흡입구 온도 °C 3 - 60 3 - 60 3 - 60
중량 kg 263 264 283
사이즈 W x D x H mm 712 x 982 x 1,612 712 x 982 x 1,612 712 x 982 x 1,612
압축 공기 연결부G 2 G 2 G 2
응축수 드레인 연결부G ¼ G ¼ G ¼
전원 공급380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
냉매R-134a R-134a R-134a
CO2 등가물로서 냉매 질량 t 2.1 2.3 2.7
지구 온난화 지수 Label [Common - Unit ] is missing 1,430 1,430 1,430
냉매 질량 kg 1.45 1.6 1.9

기술 사양 TF

표준 버전

모델TF 174 TF 230 TF 280
유량 m³/min 14.7 19 25.2
압력 손실 bar 0.1 0.11 0.15
50 % 용량에서 전력 소비 kW 1.23 1.66 2.04
100% 용량에서 전력 소비 kW 2.29 3.21 3.89
작동 압력 bar 3 - 16 3 - 16 3 - 16
주변 온도 °C 3 - 45 3 - 45 3 - 45
흡입구 온도 °C 3 - 60 3 - 60 3 - 60
중량 kg 404 422 448
사이즈 W x D x H mm 835 x 1,230 x 2,000 835 x 1,230 x 2,000 835 x 1,230 x 2,000
압축 공기 연결부DN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
응축수 드레인 연결부G ¼ G ¼ G ¼
전원 공급380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
냉매R-134a R-134a R-134a
CO2 등가물로서 냉매 질량 t 3.1 2.9 3.7
지구 온난화 지수 Label [Common - Unit ] is missing 1,430 1,430 1,430
냉매 질량 kg 2.2 2 2.6

모델TF 340
유량 m³/min 30
압력 손실 bar 0.13
50 % 용량에서 전력 소비 kW 2.26
100% 용량에서 전력 소비 kW 4.44
작동 압력 bar 3 - 16
주변 온도 °C 3 - 45
흡입구 온도 °C 3 - 60
중량 kg 478
사이즈 W x D x H mm 835 x 1,230 x 2,000
압축 공기 연결부DN80 PN16 DIN
응축수 드레인 연결부G ¼
전원 공급380 V / 3 / 60 Hz
냉매R-134a
CO2 등가물로서 냉매 질량 t 3.7
지구 온난화 지수 Label [Common - Unit ] is missing 1,430
냉매 질량 kg 2.6
