에너지 절감형 SECOTEC 냉동식 드라이어, 45~98m³/min

SECOTEC TG: 콤팩트 자이언트

KAESER는 새로운 TG 시리즈로 에너지 절약 SECOTEC 냉동식 드라이어 제품군을 확장해 최대 유량 98m³/min을 수용하며, 공냉식과 수냉식 옵션을 제공합니다.

대규모 산업을 위해 설계된 이러한 콤팩트 자이언트 제품은 가혹한 작동 조건에서도 최고의 안정성과 최소의 수명 주기 비용으로 안정적인 압력 노점 성능을 보장합니다.
표준 네트워크를 지원하는 SIGMA CONTROL SMART 컨트롤러와 결합된 강력한 냉장(Cold storage) 개념은 모든 부하 단계에서 소재 친화적이고 에너지를 절약하는 작동을 보장합니다. 공냉식 모델의 혁신적인 배기 제어는 작동 안정성과 경제성의 측면에서 새로운 기준을 제시합니다.

장점은 다음과 같습니다.

  • 작동 안정성 향상:
    주파수 제어 레이디얼 팬을 결합한 SECOTEC TG 시리즈 냉동식 드라이어는 혁신적인 배기 제어로 최적의 냉각 성능을 보장합니다. 이는 계획, 설치와 관련된 새로운 절약의 기회를 제공할 뿐 아니라, 대형 냉동식 드라이어의 효율적이고 소재 친화적인 작동에 크게 기여합니다.
  • 미래를 위한 투자:
    KAESER는 환경 친화적인 R-513A 냉매로 미래의 공급 신뢰성을 보장하기 위해 현재 이용할 수 있는 최고의 솔루션을 제공합니다. 이를 통해 높은 전환 비용이나 임박한 가동 종료도 예방할 수 있습니다.
  • 운영 비용의 추가적인 절감:
    SECOPACK LS의 강력한 냉장 개념과 완벽히 짝을 이루는 여러 대의 콤푸레셔 덕분에, SECOTEC TG 냉동식 드라이어는 최소의 유지보수만을 요하는 콤팩트한 장치에서 매우 효율적인 부분 부하 제어로 최대 98m³/min의 유량을 지원합니다.

완벽한 파트너: AQUAMAT 오일/물 분리기
AQUAMAT 응축수 처리 시스템

팁: AQUAMAT 오일/물 분리기를 사용하여 일반 폐수 시스템으로 배출하기 전에 응축수를 경제적인 비용으로 법적 요건에 맞게 처리하십시오.



제품 세부사항

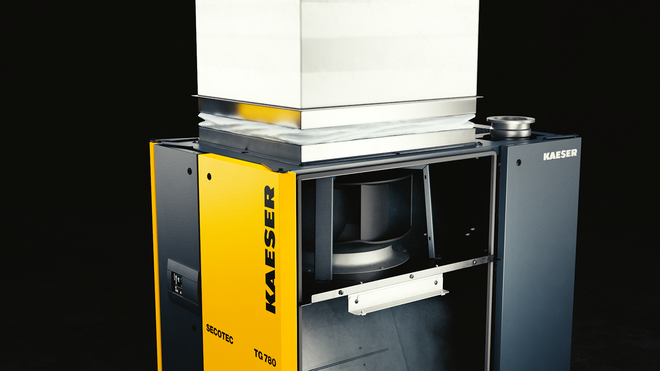

레이디얼 팬을 이용한 혁신적인 배기 제어
새로운 SECOTEC 냉동식 드라이어에 적용된 혁신 기술의 핵심은 레이디얼 팬입니다.

공간을 상당히 절약할 수 있어 계획 및 설치 비용을 줄일 수 있습니다. 최적의 시스템 냉각에 따른 압력 노점 성능과 소재 친화적이고 에너지를 절약하는 작동 방식을 결합하였습니다.

혁신:

  • 부하에 따라 주파수 제어형 레이이디얼 팬은 냉각 공기 흐름을 통해 냉동식 드라이어에서 축적된 배출열을 빼냅니다.
  • 레이디얼 팬은 출력이 강력해서 표준 배기 덕트를 냉동식 드라이어에 직접 연결할 수 있습니다.
  • 또한 레이디얼 팬의 아주 효율적인 치수는 SECOTEC TG 냉동식 드라이어의 저전력 소비 성능으로 나타납니다.
  • 냉각 공기로 다시 인입되는 고온의 배출 공기가 야기하는 열 부하를 안전하게 방지합니다.
  • 공기 후드와 보조 팬을 이용하는 기존의 환기 시스템과 비교하면 다음과 같은 장점이 있습니다. 실내에서 공기를 제거할 필요가 없습니다. 따라서 배출 공기의 흐름이 최소화되고, 이에 따라 소구경 덕트를 사용할 수 있습니다. 더 이상 추가 팬이 필요 없습니다.
  • 독립적인 배기 제어와 고잔류 스러스트 덕분에 콤푸레셔 콜렉터 덕트에 직접 연결할 수 있습니다.

R-513A: 미래를 위한 냉매
R-513A

미래를 위한 R-513A 냉매는 소량으로 냉동식 드라이어의 전체 수명 주기 동안 유지보수 작업을 안정적으로 진행할 수 있습니다.

혁신:

  • 전 세계적으로 온실 가스 사용에 대한 규제는 점점 강화되고 있습니다. SECOPACK LS나 마이크로채널 콘덴서 같은 컴팩트한 열 교환기를 설치하면 냉매 수요가 크게 줄어듭니다.
  • 현재까지도 냉매식 드라이어에 흔히 사용하고 있는 냉매와 비교하면 R-513A의 온실가스 기여도는 훨씬 낮습니다.
  • R-513A는 R-134a와 동등합니다. 독성이나 인화성이 없습니다.

고성능 축열체 개념
SECOPACK 열 교환기 - 단면도
  1. 압축 공기 흡입구
  2. 응축수 배출구
  3. 냉매 흡입구(냉방)
  4. 냉매 배출구(난방)
  5. 열 전송
  6. 압축 공기 배출구

모든 부하 단계에서 소재 친화적인 작동, 안정적인 압력 노점, 높은 에너지 효율을 제공합니다.

최적화:

  • SECOTEC TG 시리즈는 SECOPACK LS 열 교환기 시스템에 잠열 축열 개념과 최대 3개의 병렬 냉매 콤푸레셔를 결합하였습니다. 이러한 콤푸레셔는 부하 수준에 따라 지속적으로 교체됩니다.
  • 이를 통해 축열제의 부하를 줄여 훨씬 콤팩트하게 제작할 수 있습니다.
  • 이 고성능 축열제를 이용해 부분 부하 작동 중에 냉각 성능을 효율적으로 제약 없이 조절할 수 있습니다.
  • 냉매 콤푸레셔에 대한 전환 주파수 제한은 소재 친화적인 작동을 가능하게 합니다.
  • 표준 SIGMA CONTROL SMART 컨트롤러는 실제 전력 소모량을 결정합니다.

최소한의 정비 비용

최소한의 유지보수, 점검, 기록 비용

혁신:

  • 기존의 축류 팬과는 달리 레이디얼 팬은 장치의 전체 작동 수명 동안 지속할 수 있도록 설계됩니다.
  • SECOPACK LS의 응축수 분리기는 필터 엘리먼트를 사용하지 않고 작동할 수 있습니다. 표준 ECO-DRAIN 응축수 드레인에서 정비 장치를 교환하기만 하면 됩니다.
  • 유지보수와 관련해 다른 부품은 전혀 필요 없습니다.
  • R-513A 냉매: 충전 용량이 적고 온실가스의 기여도가 낮아 작업자에게 적용되는 국가 규정을 경제적으로 준수할 수 있습니다. 따라서 SECOTEC TG를 사용하면, 유럽 F 가스 규정(EU 517/2014)이 의무화하는 누출 테스트를 실시할 필요가 없고 긴 시간이 소요되는 문서 작업도 필요 없습니다. 그러나 자격을 갖춘 전문가에게 1년에 한 번 장치 점검을 의뢰하는 것이 좋습니다.

콤팩트한 크기

1.7m²에 불과한 공간에서 최대 98m³/min까지 효율적으로 축열을 관리할 수 있습니다. 이를 통해 계획과 관련하여 설치 공간을 절약할 수 있고 탁월한 유연성을 확보할 수 있습니다.

혁신:

  • SECOTEC TG는 콤팩트한 축열체 개념 덕분에 크기를 줄일 수 있었습니다.
  • SECOTEC TG의 치수는 1,025 x 1,620 x 2,130mm에 불과합니다.
  • 뒷면이 벽과 바로 마주보게 설치할 수 있습니다(필수 간격 200mm).

기술 사양

표준 버전

모델TG 450 TG 520 TG 650
유량 m³/min 45 52 65
압력 손실 bar 0.14 0.19 0.12
50 % 용량에서 전력 소비 kW 1.55 1.85 2.02
100% 용량에서 전력 소비 kW 3.28 3.89 4.83
작동 압력 bar 3 - 16 3 - 16 3 - 13
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 3 - 60 3 - 60 3 - 60
중량 kg 637 658 704
사이즈 W x D x H mm 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
압축 공기 연결부DN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
응축수 드레인 연결부G ¼ G ¼ G ¼
전원 공급400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
냉매R-513A R-513A R-513A
CO2 등가물로서 냉매 질량 t 2.71 2.74 4.04
지구 온난화 지수631 631 631
냉매 질량 kg 4.3 4.35 6.4

모델TG 780 TG 980
유량 m³/min 78 98
압력 손실 bar 0.17 0.25
50 % 용량에서 전력 소비 kW 2.48 3.61
100% 용량에서 전력 소비 kW 5.88 9.82
작동 압력 bar 3 - 13 3 - 13
주변 온도 °C 3 - 50 3 - 50
흡입구 온도 °C 3 - 60 3 - 60
중량 kg 700 763
사이즈 W x D x H mm 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
압축 공기 연결부DN150 PN16 DIN DN150 PN16 DIN
응축수 드레인 연결부G ¼ G ¼
전원 공급400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
냉매R-513A R-513A
CO2 등가물로서 냉매 질량 t 3.79 4.98
지구 온난화 지수631 631
냉매 질량 kg 6 7.9
