무급유 왕복 압축기 소형 장치 AIRBOX 그리고 AIRBOX CENTER

연결 작업, 조용한 작동 및 탁월한 내구성을 위해 준비됨

공기 저장조, 건조기 및 옵션형 필터가 있는 AIRBOX 및 AIRBOX CENTER 소형 장치는 연결 및 즉각 작동을 위한 준비가 되어 있습니다. 통합된 왕복 압축기양질의 무급유 압축 공기를 생성하고 SIGMA CONTROL BASIC 전자식 컨트롤러를 갖추고 있습니다.

AIRBOX 및 AIRBOX CENTER에 대한 기술 매개변수는 다음과 같습니다.

  • 압력: 7/10/12.5 bar
  • 유량: 0.25~0.90 m³/min
  • 모터 전력: 2.2~7.5kW

AIRBOX 및 AIRBOX CENTER 무급유 왕복식 압축기 소형 장치는 실험실, 제약 산업음료 및 식품 산업과 같이 순수 압축 공기를 사용하는 용도에 적합합니다.

장점은 다음과 같습니다.

  • 고온인 경우에도 연중 내내 제공 가능한 압축 공기:
    고효율 공기 유량 설계는 콤푸레셔 블록 및 모터 냉각을 최적화하므로 100% 가동 주기를 제공하고 최대 30 °C의 주변 온도에서 안정적으로 작동합니다.
  • 추가적인 방음이 필요 없습니다.
    40mm 두께의 방음 장치, 여러 개의 휨이 있는 냉각 공기 유량, 청각적으로 분리된 압축기 블록, 최적화된 길이의 흡입구 공기 라인 및 효과적인 방음 상자 등을 갖추고 있어 작업대 근처에 설치할 수 있고 추가적인 방음 조치가 필요하지 않습니다.
  • 유지 보수 - 과거의 일이 되었습니다.
    AIRBOX 및 AIRBOX CENTER에 사용된 유지 보수-프리 1:1 다이렉트 드라이브 뿐만 아니라 오일-프리 특성으로 인해 당사 서비스 직원을 만날 일이 줄었습니다. 서비스 호출이 필요한 경우 공기 필터와 흡입구 공기 필터는 큰 엔클로저 패널을 분리하여 쉽게 접근할 수 있습니다.

에너지 비용 절감
유지비용

최고 품질의 IE3 전기 모터는 성능과 효율성이 탁월하여 기존 모터보다 평균 45 % 정도 에너지 손실을 최소화하므로 전력 소모량이 상당히 낮습니다.



제품 세부 사항

장비

전체 패키지

AIRBOX CENTER – 올인원 패키지(개방형)

  • 작동 준비가 됨
  • 전자동
  • 매우 조용한 가동
  • 진동 감쇠
  • 파우더 코팅 패널

방음

  • 세척 가능한 폼과 연결됨
  • 진동 방지 마운트
  • 이중 진동 방지 마운트

콤푸레셔 블록

  • '오일-프리'
  • 2실린더
  • 1 또는 2단계

전기 모터

  • 에너지 절약 모터(IE3)
  • 고품질의 독일 제품
  • IP54
  • 추가 보유 시 절연 등급 F

드라이브

무손실 전송의 유지보수가 필요 없는 1:1 다이렉트 드라이브

냉각

  • 공냉식
  • 2팬
  • 압축 공기 애프터쿨러

전기 구성품

  • 제어 캐비닛, IP 54
  • 환기됨
  • 자동 스타 델타 보호 조합
  • 과전류 릴레이
  • 제어 변환기
  • 가정용 전기 공급 장치에 대한 EMC 승인

SIGMA CONTROL BASIC

SIGMA CONTROL BASIC 콤푸레셔 컨트롤러

  • 명확한 아이콘과 큼직한 디스플레이로 빠르고 간편한 작업
  • 전자동 4중 또는 2중 압축기 제어
  • 시스템 압력, 배출 온도, 구동 모터, 냉장 압축기에 대한 모니터링
  • 원격 켜기/끄기
  • 드라이어 흡입 온도 표시
  • 서비스, 부하 및 압축기 작업 시간용 계수기
  • 유지보수 주기 조절, 압력 및 온도 단위(bar/psi/MPa/°C/°F) 선택 가능
  • 정격 시스템 압력은 각각 조절 가능
  • 조절 가능한 스위치 범위
  • 플로팅 접점 "그룹 경보"
  • 전자 압력 변환기
옵션: 압축 공기 관리 시스템에 대한 통합(예: SIGMA AIR MANAGER BASIC)

개별 구성품이 있는 샘플 압축 공기 스테이션 레이아웃

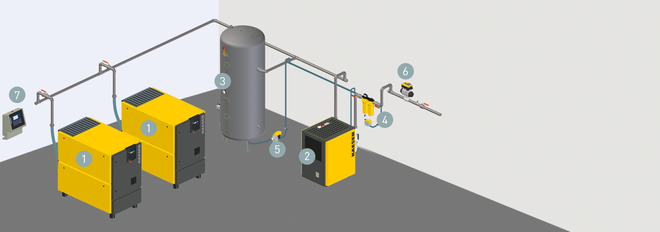

AIRBOX 장착 압축 공기 스테이션의 구성품 레이아웃
  1. AIRBOX
  2. 냉동식 드라이어
  3. 에어리시버
  4. 필터
  1. ECO DRAIN 응축수 드레인
  2. 에어 메인 차징 시스템
  3. SIGMA AIR MANAGER BASIC
AIRBOX CENTER가 있는 샘플 압축 공기 스테이션 레이아웃
AIRBOX CENTER 구성품 레이아웃
  1. AIRBOX CENTER
  2. 에어 메인 차징 시스템
  1. 필터
기술 사양

기술 사양은 이 브로셔에서 찾아볼 수 있습니다.
