DHS 4.0 에어 메인 차징 시스템

에어 메인 차징 시스템 - 큰 차이를 만드는 컴팩트한 조력자

KAESER의 DHS 4.0 시리즈 전자 에어 메인 차징 시스템은 압축 공기 공급 시스템이 완전히 종료된 후에도 압축 공기 처리 구성품을 보호할 뿐 아니라, 신뢰할 만한 압축 공기 품질을 보장합니다.

압력이 강하하면 배관의 유속이 빠르게 증가하고 압축 공기 시스템의 모든 구성요소에 무리를 일으킬 수 있습니다. KAESER DHS 에어 메인 차징 시스템을 설치하면 시스템을 종료한 후 다시 시작할 때 필수적인 최소 압력과 안정적인 작동을 보장할 수 있습니다.

특허 받은 펄스 폭 조절 제어 개념 덕분에 모든 에어 메인 차징 시스템은 만일의 사태에 대비할 수 있으며, 뛰어난 작동 신뢰성뿐 아니라 간편하고 직관적인 조작이 가능합니다.

  • G ½ - G 3 및 DN 40 - DN 400에 이르는 연결 직경
  • 하나 또는 그 이상의 처리 라인이 있는 시스템용
  • 다양한 인터페이스 및 구성 옵션을 통한 완벽한 통합

장점

  • 2가지 작동 모드:
    압축 공기 공급 우선 또는 압축 공기 품질 우선. 고객 요구에 따라 완벽하게 조정.
  • 매우 간단한 작동 개념 :
    25개 언어로 제공되는 쉬운 구성, 즉각적인 작동 상태 인식, 비상 시 수동 작동. 시간을 절약하고 안전성을 향상시키는 기능.
  • SIGMA AIR MANAGER 4.0에 연결:
    DHS 4.0 시리즈 에어 메인 차징 시스템은 SIGMA NETWORK를 통해 SIGMA AIR MANAGER 4.0 마스터 컨트롤러에 연결할 수 있습니다.



제품 세부사항

장비

2가지 작동 모드

  • 1 - 압축 공기 공급의 효율적이고 적절한 운용을 위한 볼 밸브 및 버터플라이 밸브의 “우선순위 압축 공기 품질”, 펄스폭 변조 개폐.
  • 2 - 이중화 압축 공기 네트워크를 위한 “우선순위 압축 공기 품질”(예: 드라이어나 필터 고장 시 영향을 받는 라인 차단[공장 인도 조건으로 설정])

전자 제어 장치

  • 통합 전자 압력 센서
  • 압력 조절 장치 0~16bar
  • 고선명 LED
  • 기계식 표시기
  • 프로세서 유닛
  • 압력 모니터링
  • 디스플레이(25개 언어)
  • 암호 보안
  • 작동 모드 선택 스위치
  • 제어 장치는 90° 회전 가능
  • 엔드포인트 모니터링
  • microSD 카드를 통한 소프트웨어 업데이트
  • 무단 액세스를 방지하는 키보드 및 작동 모드 스위치를 위한 무단 변경 방지 씰
  • 멀티 전압: 100~240V AC, 50/60Hz 또는 24V DC

피벗 드라이브

  • 스프링 작동식 공압 피벗 드라이브
  • 내부 제어 압력으로 볼 또는 차단 밸브 활성화
  • 볼 밸브 및 나비형 밸브를 위한 무실리콘 그리스(표준). 무실리콘은 옵션입니다.

작동

  • 키보드를 통해 암호 및 작동 매개변수 입력, 예: 열기 압력, 히스테리시스, 열기/닫기 시간 백분율
  • 마스터 제어 시스템에 통합 가능
  • 정전 시 키를 이용한 수동 작업 열기

인터페이스

  • 드라이어 고장 등 “외부 종료”를 위한 부동 입력
  • “그룹 알람”, “열기”, “닫기” 및 ”압력 모니터링”을 위한 부동 출력
  • 콤푸레셔 컨트롤러 또는 마스터 컨트롤 시스템을 위한 4~20mA 공기 분배 네트워크 신호
  • 원격 작업을 위한 연결
  • M12 플러그인 연결이 포함된 Modbus-TCP 통신 인터페이스.

볼 밸브 또는 나비형 밸브

엔드포인트 장착 기능은 압축 공기 분배 네트워크의 리모델링 또는 확장을 간소화합니다. 또한 이 기능은 손쉬운 설치를 위한 파이프라인의 정렬과 고정을 용이하게 합니다.

SIGMA NETWORK

DHS 4.0에는 더욱 편리한 작업을 지원하는 SIGMA NETWORK 인터페이스가 표준으로 탑재되어 있습니다.

귀사의 압축 공기 스테이션을 철저하게 관리해 드립니다.
압축 공기 스테이션에 장착된 DHS 4.0.

적절한 계획 수립을 보장하고 효율적이고 믿을 수 있는 압축 공기 시스템 운영의 장점을 누리려면 수요 압력 및 공정 공기 요구사항은 물론, 배관, 냉각, 환기, 공간 조건 및 환경적 측면 등과 같은 요인도 계획 과정에 포함시켜야 합니다. 면밀한 시스템 설계는 향후 효과적인 운용의 기초가 됩니다.

생성, 처리 및 압축 공기 저장은 압축 공기 공급의 필수 구성품입니다. 처리 구성품이 과도한 공기 유량을 감당할 수 없거나, 고장 발생 시 처리 라인을 효과적으로 차단할 수 없다면 의도치 않게 공정 공기가 오염될 것입니다. 아울러 누출 손실을 보상하기 위해 주말에 콤푸레셔를 가동한다면 불필요한 비용이 발생합니다.
KAESER의 에어 메인 차징 시스템의 등장으로 이러한 문제는 옛날 이야기가 되었습니다.

에어 메인 차징으로 안정적인 압축 공기 공급

구성품을 보호하세요!

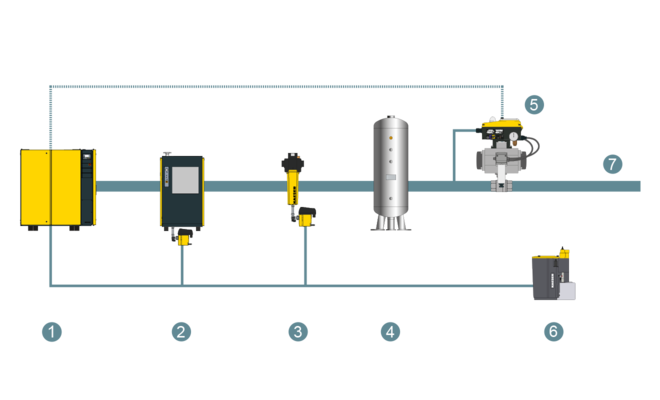

DHS 에어 메인 차징 시스템 응용 분야: 에어 메인 차징으로 안정적인 압축 공기 공급
  1. 콤푸레셔
  2. ECO-DRAIN이 있는 냉동 드라이어
  3. ECO-DRAIN과 필터레이션
  4. 에어 리시버
  1. 전자 DHS 4.0 에어 메인 차징 시스템
  2. Aquamat 응축수 처리
  3. 압축 공기 네트워크

네트워크가 종종 다운타임 기간 후 감압되므로, 콤푸레셔에 시동을 걸 때 네트워크 압력에 의한 흐름 저항이 없습니다. 그러나 압축 공기 공급 시스템의 압축 공기 처리 구성품은 시스템이 부하 작동 중일 때 분배 네트워크에서 발생하는 유량과 속도를 수용하도록 설계됩니다. 따라서 배압이 없으면 필터 및 드라이어 구성품은 시스템이 재시동될 때 발생하는 갑작스러운 공기 흐름의 서지로 큰 압력을 받을 수 있는 위험이 있습니다. 이 때문에 냉동 드라이어의 필터 엘리먼트가 손상되고 압력 노점이 증가할 수 있습니다. 그 결과로 오일, 미립자 물질, 습기 등의 오염물질이 파이프 분배 네트워크와 공정 공기에 유입됩니다.

에어 메인 차징으로 안정적인 압축 공기 품질 보장

차질 없는 생산!

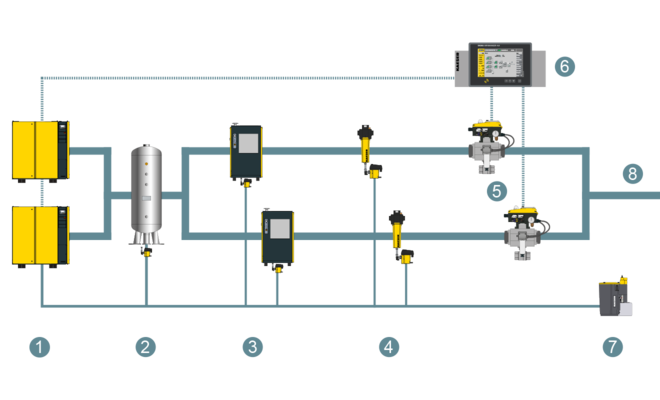

DHS 에어 메인 차징 시스템 응용 분야: 에어 메인 차징으로 안정적인 압축 공기 품질 보장
  1. 콤푸레셔
  2. 에어 리시버
  3. ECO-DRAIN이 있는 냉동 드라이어
  4. ECO-DRAIN과 필터레이션
  1. 전자 DHS 4.0 에어 메인 차징 시스템
  2. SIGMA AIR MANAGER 4.0
  3. Aquamat 응축수 처리
  4. 압축 공기 네트워크

또한 전자 에어 메인 차징 시스템은 시스템 가동 중 유용성이 매우 높은 것으로 입증되며, 시종일관 높은 압축 공기 품질을 보장하므로 여러 처리 라인이 포함된 스테이션에 더욱 필수적입니다. 예를 들어 드라이어나 필터에 고장이 발생하면, 이 에어 메인 차징 시스템은 영향을 받는 처리 라인을 종료해 격리합니다. 이를 통해 일관된 공기 품질을 보장할 뿐 아니라, 생산 설비의 파이프 분배 네트워크와 공기 소비장치를 보호합니다.

기술 사양

기술 사양은 이 브로셔에서 찾아볼 수 있습니다.
