CN C 및 DN C 시리즈 고압 부스터

효율적인 압축 공기 공급을 위한 고압 부스터

이 완벽한 시스템에 모든 것이 다 있습니다. 이전 모델의 약 절반 크기인 작은 설치 공간을 특징으로 하는 새로운 설계를 가진 CN C 및 DN C 시리즈 부스터는 외부는 물론 내부도 깔끔합니다. 새 구성품 레이아웃은 냉각 공기 유량을 최적화할 뿐만 아니라 유지보수를 위한 접근성을 개선했습니다.

또한, 수정된 SIGMA CONTROL 2 컨트롤러는 마스터 컨트롤 시스템과 완벽하게 호환될 뿐만 아니라 다양한 인터페이스를 통해 새로운 다중 모니터링 및 제어 옵션을 제공하여 동적 제어 기능을 제공합니다.

DN C 시리즈의 SFC 버전에서 콤푸레셔 유량은 해당 용도의 실제 공기 요구량과 일치하며, 이는 필요한 양의 압축 공기를 생성하는 데 필요한 만큼의 에너지만 소비한다는 것을 의미합니다.

CN C 시리즈 성능 매개변수:

  • 7.5~22kW
  • 초기 압력: 3~10bar
  • 최종 압력: 10~45bar
  • 유량: 0.8~8.0m³/min

DN C 시리즈 성능 매개변수:

  • 22~45kW
  • 초기 압력: 3~10bar
  • 최종 압력: 10~45bar
  • 유량: 2.26~19.60m³/min

선택 기능:

고압 부스터는 공랭식 또는 수랭식 버전으로 사용 가능합니다. CN C 시리즈 고압 부스터는 공랭식이 표준으로 제공됩니다. 외부 공기가 침투하지 못하도록 밀폐된 질소 압축 버전도 사용할 수 있습니다(N2 버전).

적용분야:

PET 병 생산, 공업용 공기 용도, 질소 생성, 테스트 설비용 고압(예: 브레이크, 쿨러 등의 압력 테스트, 파열 압력 테스트, 펄스 테스트).

장점:

  • 작은 설치 공간:
    이 독특한 공간 절약형 시스템은 작지만 강력하므로 성능, 안정성 또는 에너지 효율성이 저하되지 않습니다!
  • 설치 수고 최소화:
    DN C 및 CN C 부스터는 전기 공급장치에 연결 가능한 상태로 제공됩니다. 자체 모니터링 용도를 포함한 다양한 용도로 시스템을 구성할 수 있습니다.
  • 서비스 비용 절감:
    장치 전면에서 액세스할 수 있는 새로운 디자인. 이 구성은 새로운 구성품 레이아웃 덕분에 가능해졌으며 벨트 교환과 같은 유지보수 시에 필요한 수고를 덜어줍니다.
에너지 비용 절감:
유지비용

고품질 프리미엄 효율 전기 모터는 현저하게 낮은 전력 소모를 위해 탁월한 효율성을 제공합니다. 낮은 작동 온도는 추가적인 이점을 제공합니다.



제품 세부사항

사용자 편의 향상을 위한 새로운 디자인, 탁월한 효율성 및 유연성
DN C 시리즈 콤팩트 부스터 패키지(뒷면)

  • 연장된 내구 수명:
    모터와 에어엔드는 시스템의 나머지 부분에서 분리되어 있습니다. 따라서 제어 캐비닛, 냉각기, 팬 및 배관은 진동에 의한 영향을 훨씬 덜 받습니다.
  • 유지보수 작업을 위한 최적화된 액세스:
    공기 냉각기가 설치된 측면도 – 쉽게 이동 가능한 패널을 통해 다시 한 번 효율적으로 액세스 가능
  • 유지보수 작업을 위한 개선 사항:
    벨트 교환, 솔레노이드 밸브 정비(질소 버전), 흡입 밸브의 이물질 트랩 교체
레이아웃 예

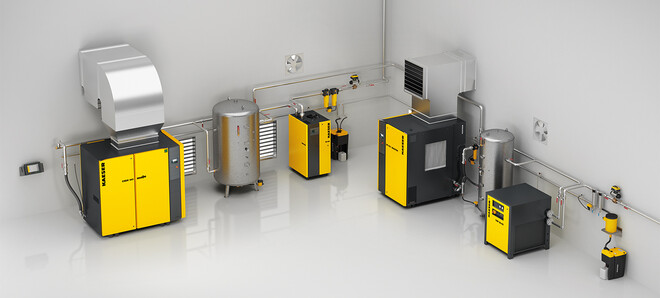

고압 부스터가 있는 압축 공기 스테이션의 예

Kaeser 콤푸레셔의 작은 DN C 시리즈 고압 부스터가 있는 압축 공기 스테이션.
고압 부스터의 디자인 레이아웃
DN C 시리즈 콤팩트 부스터 패키지 구성품(앞면)
  1. 유연한 호스 라인, 최종 압력 측
  2. 수집 파이프와 애프터쿨러 간의 체크 밸브
  3. 유연한 호스 라인, 초기 압력 측
  1. 재설계된 실린더 헤드
  2. 맥동 감소를 위한 대형 공기 수집 파이프
  3. 댐핑 요소
기술 사양 CN 22C

표준 버전

모델CN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 35
유량 작동 압력에서 전체 시스템 m³/min 2.54 4.17 3.68
흡기 용량 m³/min 3.74 5.3 5.3
피스톤 변위 m³/min 0.62 0.62 0.62
압축기 블록/에어엔드 속도 rpm 1,235 1,235 1,235
피스톤 수량 2 2 2
공칭 모터 출력 kW 22 22 22
음압 레벨 dB(A) 75 75 75
압축 공기 연결부, 흡입구G 1 G 1 G 1
압축 공기 연결부, 배출구G 1 G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 920 920 920

모델CN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
흡입구 압력 bar 10 10 10
배출구 압력 bar 25 35 45
유량 작동 압력에서 전체 시스템 m³/min 5.79 5.31 4.83
흡기 용량 m³/min 6.86 6.86 6.86
피스톤 변위 m³/min 0.62 0.62 0.62
압축기 블록/에어엔드 속도 rpm 1,235 1,235 1,235
피스톤 수량 2 2 2
공칭 모터 출력 kW 22 22 22
음압 레벨 dB(A) 75 75 75
압축 공기 연결부, 흡입구G 1 G 1 G 1
압축 공기 연결부, 배출구G 1 G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 920 920 920

기술 사양 CN 15C

표준 버전

모델CN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 35
유량 작동 압력에서 전체 시스템 m³/min 2.54 4.17 3.04
흡기 용량 m³/min 3.74 5.3 4.23
피스톤 변위 m³/min 0.62 0.62 0.5
압축기 블록/에어엔드 속도 rpm 1,235 1,235 985
피스톤 수량 2 2 2
공칭 모터 출력 kW 15 15 15
음압 레벨 dB(A) 74 74 74
압축 공기 연결부, 흡입구G 1 G 1 G 1
압축 공기 연결부, 배출구G 1 G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 920 920 920

모델CN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
흡입구 압력 bar 10 10 10
배출구 압력 bar 25 35 45
유량 작동 압력에서 전체 시스템 m³/min 5.79 4.36 3.63
흡기 용량 m³/min 6.86 5.47 4.94
피스톤 변위 m³/min 0.62 0.5 0.45
압축기 블록/에어엔드 속도 rpm 1,235 985 890
피스톤 수량 2 2 2
공칭 모터 출력 kW 15 15 15
음압 레벨 dB(A) 74 74 74
압축 공기 연결부, 흡입구G 1 G 1 G 1
압축 공기 연결부, 배출구G 1 G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 920 920 920

기술 사양 CN 11C

표준 버전

모델CN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 35
유량 작동 압력에서 전체 시스템 m³/min 2.09 3.41 2.47
흡기 용량 m³/min 2.99 4.23 3.41
피스톤 변위 m³/min 0.5 0.5 0.4
압축기 블록/에어엔드 속도 rpm 985 985 795
피스톤 수량 2 2 2
공칭 모터 출력 kW 11 11 11
음압 레벨 dB(A) 73 73 73
압축 공기 연결부, 흡입구G 1 G 1 G 1
압축 공기 연결부, 배출구G 1 G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 920 920 920

모델CN 11C 10/25 bar CN 11C 10/35 bar
흡입구 압력 bar 10 10
배출구 압력 bar 25 35
유량 작동 압력에서 전체 시스템 m³/min 4.73 3.29
흡기 용량 m³/min 5.47 4.16
피스톤 변위 m³/min 0.5 0.38
압축기 블록/에어엔드 속도 rpm 985 750
피스톤 수량 2 2
공칭 모터 출력 kW 11 11
음압 레벨 dB(A) 73 73
압축 공기 연결부, 흡입구G 1 G 1
압축 공기 연결부, 배출구G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 920 920

기술 사양 CN 7C

표준 버전

모델CN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 35
유량 작동 압력에서 전체 시스템 m³/min 1.26 2 1.62
흡기 용량 m³/min 1.72 2.44 2.18
피스톤 변위 m³/min 0.29 0.29 0.26
압축기 블록/에어엔드 속도 rpm 1,250 1,250 1,120
피스톤 수량 2 2 2
공칭 모터 출력 kW 7.5 7.5 7.5
음압 레벨 dB(A) 71 71 71
압축 공기 연결부, 흡입구G 1 G 1 G 1
압축 공기 연결부, 배출구G 1 G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 790 790 790

모델CN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
흡입구 압력 bar 10 10 10
배출구 압력 bar 25 35 45
유량 작동 압력에서 전체 시스템 m³/min 2.74 2.05 1.75
흡기 용량 m³/min 3.15 2.52 2.27
피스톤 변위 m³/min 0.29 0.23 0.21
압축기 블록/에어엔드 속도 rpm 1,250 1,000 900
피스톤 수량 2 2 2
공칭 모터 출력 kW 7.5 7.5 7.5
음압 레벨 dB(A) 71 71 71
압축 공기 연결부, 흡입구G 1 G 1 G 1
압축 공기 연결부, 배출구G 1 G 1 G 1
사이즈 W x D x H mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
중량 kg 790 790 790

기술 사양 DN 30C

표준 버전

모델DN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 35
유량 작동 압력에서 전체 시스템 m³/min 6.11 8.92 7.02
흡기 용량 m³/min 7.85 10.68 9.07
피스톤 변위 m³/min 1.31 1.26 1.06
압축기 블록/에어엔드 속도 rpm 1,139 1,095 929
피스톤 수량 3 3 3
공칭 모터 출력 kW 30 30 30
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,470 1,470 1,470

모델DN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
흡입구 압력 bar 10 10 13
배출구 압력 bar 25 45 20
유량 작동 압력에서 전체 시스템 m³/min 11.35 6.98 16.74
흡기 용량 m³/min 13.05 9.06 18.29
피스톤 변위 m³/min 1.19 0.82 1.31
압축기 블록/에어엔드 속도 rpm 1,034 1,034 1,139
피스톤 수량 3 3 3
공칭 모터 출력 kW 30 30 30
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,470 1,470 1,470

모델DN 30C 13/45 bar
흡입구 압력 bar 13
배출구 압력 bar 45
유량 작동 압력에서 전체 시스템 m³/min 9.53
흡기 용량 m³/min 11.53
피스톤 변위 m³/min 0.82
압축기 블록/에어엔드 속도 rpm 1,034
피스톤 수량 3
공칭 모터 출력 kW 30
음압 레벨 dB(A) 78
압축 공기 연결부, 흡입구G 2
압축 공기 연결부, 배출구G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960
중량 kg 1,470

기술 사양 DN 22C

표준 버전

모델DN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 30
유량 작동 압력에서 전체 시스템 m³/min 4.75 6.91 6.16
흡기 용량 m³/min 6.29 8.31 7.72
피스톤 변위 m³/min 1.05 0.98 0.91
압축기 블록/에어엔드 속도 rpm 1,315 1,227 1,139
피스톤 수량 3 3 3
공칭 모터 출력 kW 22 22 22
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,370 1,370 1,370

모델DN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
흡입구 압력 bar 7.5 10 10
배출구 압력 bar 35 25 40
유량 작동 압력에서 전체 시스템 m³/min 5.32 9.09 5.99
흡기 용량 m³/min 7.01 10.37 7.68
피스톤 변위 m³/min 0.82 0.94 0.7
압축기 블록/에어엔드 속도 rpm 1,034 1,183 876
피스톤 수량 3 3 3
공칭 모터 출력 kW 22 22 22
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,370 1,370 1,370

모델DN 22C 13/20 bar DN 22C 13/30 bar
흡입구 압력 bar 13 13
배출구 압력 bar 20 30
유량 작동 압력에서 전체 시스템 m³/min 13.19 10.27
흡기 용량 m³/min 14.18 11.53
피스톤 변위 m³/min 1.01 0.82
압축기 블록/에어엔드 속도 rpm 1,271 1,034
피스톤 수량 3 3
공칭 모터 출력 kW 22 22
음압 레벨 dB(A) 78 78
압축 공기 연결부, 흡입구G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,370 1,370

기술 사양 DN 37C

표준 버전

모델DN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
흡입구 압력 bar 5 7.5 10
배출구 압력 bar 20 30 25
유량 작동 압력에서 전체 시스템 m³/min 7.36 9.39 12.98
흡기 용량 m³/min 9.06 11.54 14.93
피스톤 변위 m³/min 1.51 1.36 1.36
압축기 블록/에어엔드 속도 rpm 1,315 1,183 1,183
피스톤 수량 3 3 3
공칭 모터 출력 kW 37 37 37
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,500 1,500 1,500

모델DN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
흡입구 압력 bar 10 13 13
배출구 압력 bar 40 20 35
유량 작동 압력에서 전체 시스템 m³/min 9.96 18.59 13.57
흡기 용량 m³/min 12.38 20.41 15.76
피스톤 변위 m³/min 1.12 1.46 1.12
압축기 블록/에어엔드 속도 rpm 981 1,271 981
피스톤 수량 3 3 3
공칭 모터 출력 kW 37 37 37
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,500 1,500 1,500

기술 사양 DN 45C

표준 버전

모델DN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
흡입구 압력 bar 7.5 7.5 10
배출구 압력 bar 25 30 25
유량 작동 압력에서 전체 시스템 m³/min 10.74 9.75 14.41
흡기 용량 m³/min 12.83 11.97 16.6
피스톤 변위 m³/min 1.51 1.41 1.51
압축기 블록/에어엔드 속도 rpm 1,315 1,227 1,315
피스톤 수량 3 3 3
공칭 모터 출력 kW 45 45 45
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,410 1,510 1,510

모델DN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
흡입구 압력 bar 10 13 13
배출구 압력 bar 35 20 45
유량 작동 압력에서 전체 시스템 m³/min 12.9 19.21 13.77
흡기 용량 m³/min 15.49 21.12 16.61
피스톤 변위 m³/min 1.41 1.51 1.19
압축기 블록/에어엔드 속도 rpm 1,227 1,315 1,034
피스톤 수량 3 3 3
공칭 모터 출력 kW 45 45 45
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,510 1,510 1,510

기술 사양 DN 45C SFC

표준 버전

모델DN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
흡입구 압력 bar 7.5 7.5 10
배출구 압력 bar 25 30 25
유량 작동 압력에서 전체 시스템 m³/min 10.74 9.75 14.41
흡기 용량 m³/min 12.83 11.97 16.6
피스톤 변위 m³/min 1.51 1.41 1.51
압축기 블록/에어엔드 속도 rpm 1,315 1,227 1,315
피스톤 수량 3 3 3
공칭 모터 출력 kW 45 45 45
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,510 1,510 1,510

모델DN 45C SFC 10/35 bar
흡입구 압력 bar 10
배출구 압력 bar 35
유량 작동 압력에서 전체 시스템 m³/min 12.9
흡기 용량 m³/min 15.49
피스톤 변위 m³/min 1.41
압축기 블록/에어엔드 속도 rpm 1,227
피스톤 수량 3
공칭 모터 출력 kW 45
음압 레벨 dB(A) 78
압축 공기 연결부, 흡입구G 2
압축 공기 연결부, 배출구G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960
중량 kg 1,510

기술 사양 DN 37C S SFC

표준 버전

모델DN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
흡입구 압력 bar 7.5 7.5 10
배출구 압력 bar 25 30 25
유량 작동 압력에서 전체 시스템 m³/min 6.66 6.42 9.09
흡기 용량 m³/min 8.02 8.02 10.37
피스톤 변위 m³/min 0.94 0.94 0.94
압축기 블록/에어엔드 속도 rpm 1,183 1,183 1,183
피스톤 수량 3 3 3
공칭 모터 출력 kW 37 37 37
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,500 1,500 1,500

모델DN 37C S SFC 10/40 bar
흡입구 압력 bar 10
배출구 압력 bar 40
유량 작동 압력에서 전체 시스템 m³/min 8.02
흡기 용량 m³/min 9.98
피스톤 변위 m³/min 0.91
압축기 블록/에어엔드 속도 rpm 1,139
피스톤 수량 3
공칭 모터 출력 kW 37
음압 레벨 dB(A) 78
압축 공기 연결부, 흡입구G 2
압축 공기 연결부, 배출구G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960
중량 kg 1,500

기술 사양 DN 37C L SFC

표준 버전

모델DN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
흡입구 압력 bar 5 7.5 10
배출구 압력 bar 20 30 25
유량 작동 압력에서 전체 시스템 m³/min 7.36 9.39 12.98
흡기 용량 m³/min 9.06 11.54 14.93
피스톤 변위 m³/min 1.51 1.36 1.36
압축기 블록/에어엔드 속도 rpm 1,315 1,183 1,183
피스톤 수량 3 3 3
공칭 모터 출력 kW 37 37 37
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,500 1,500 1,500

모델DN 37C L SFC 10/30 bar
흡입구 압력 bar 10
배출구 압력 bar 30
유량 작동 압력에서 전체 시스템 m³/min 12.21
흡기 용량 m³/min 14.38
피스톤 변위 m³/min 1.31
압축기 블록/에어엔드 속도 rpm 1,139
피스톤 수량 3
공칭 모터 출력 kW 37
음압 레벨 dB(A) 78
압축 공기 연결부, 흡입구G 2
압축 공기 연결부, 배출구G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960
중량 kg 1,500

기술 사양 DN 30C S SFC

표준 버전

모델DN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 35
유량 작동 압력에서 전체 시스템 m³/min 4.07 6.4 5.93
흡기 용량 m³/min 5.45 7.72 7.72
피스톤 변위 m³/min 0.91 0.91 0.91
압축기 블록/에어엔드 속도 rpm 1,139 1,139 1,139
피스톤 수량 3 3 3
공칭 모터 출력 kW 30 30 30
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,470 1,470 1,470

모델DN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
흡입구 압력 bar 10 10 10
배출구 압력 bar 25 35 40
유량 작동 압력에서 전체 시스템 m³/min 8.75 8.26 8.02
흡기 용량 m³/min 9.98 9.98 9.98
피스톤 변위 m³/min 0.91 0.91 0.91
압축기 블록/에어엔드 속도 rpm 1,139 1,139 1,139
피스톤 수량 3 3 3
공칭 모터 출력 kW 30 30 30
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,470 1,470 1,470

기술 사양 DN 30C L SFC

표준 버전

모델DN 30C L SFC 5/25 bar
흡입구 압력 bar 5
배출구 압력 bar 25
유량 작동 압력에서 전체 시스템 m³/min 6.11
흡기 용량 m³/min 7.85
피스톤 변위 m³/min 1.31
압축기 블록/에어엔드 속도 rpm 1,139
피스톤 수량 3
공칭 모터 출력 kW 30
음압 레벨 dB(A) 78
압축 공기 연결부, 흡입구G 2
압축 공기 연결부, 배출구G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960
중량 kg 1,470

기술 사양 DN 22C SFC

표준 버전

모델DN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
흡입구 압력 bar 5 7.5 7.5
배출구 압력 bar 25 25 30
유량 작동 압력에서 전체 시스템 m³/min 4.75 6.91 6.16
흡기 용량 m³/min 6.29 8.31 7.72
피스톤 변위 m³/min 1.05 0.98 0.91
압축기 블록/에어엔드 속도 rpm 1,315 1,227 1,139
피스톤 수량 3 3 3
공칭 모터 출력 kW 22 22 22
음압 레벨 dB(A) 78 78 78
압축 공기 연결부, 흡입구G 2 G 2 G 2
압축 공기 연결부, 배출구G 1½ G 1½ G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
중량 kg 1,370 1,370 1,370

모델DN 22C SFC 10/25 bar
흡입구 압력 bar 10
배출구 압력 bar 25
유량 작동 압력에서 전체 시스템 m³/min 9.09
흡기 용량 m³/min 10.37
피스톤 변위 m³/min 0.94
압축기 블록/에어엔드 속도 rpm 1,183
피스톤 수량 3
공칭 모터 출력 kW 22
음압 레벨 dB(A) 78
압축 공기 연결부, 흡입구G 2
압축 공기 연결부, 배출구G 1½
사이즈 W x D x H mm 1,280 x 1,830 x 1,960
중량 kg 1,370
