18~110kW의 중형 로터리 스크류 콤푸레셔

에너지 효율적인 로터리 스크류 콤푸레셔 – 디자인 세부사항

로터리 스크류 콤푸레셔를 사용한 압축 공기 공급은 생산 공정의 핵심입니다. ASD, BSD, CSD 및 CSD(X) 시리즈는 전례 없는 수준의 효율성으로 공정에 신뢰할 수 있는 압축 공기를 공급합니다.

이 시스템은 SIGMA AIR MANAGER 4.0을 통해 기존 제어 시스템에 통합될 수 있는 완벽한 팀 플레이어입니다. 고객이 필요로 하는 정확한 압축 공기 공급을 보장하기 위해 로터리 스크류 콤푸레셔는 다양한 모델로 제공됩니다.

  • 기본 모델
  • 높은 압축 공기 품질을 얻기 위한 냉동 드라이어를 사용하는 경우: T 모델
  • 최적의 효율과 광범위한 제어 범위를 얻기 위해 가변 속도 드라이브를 사용하는 경우: SFC 모델
  • 동기 릴럭턴스 모터 장착: 매우 높은 효율 - 비슷한 동기 시스템과 비교하여 특히 부분 부하 범위에서 에너지를 상당히 절약할 수 있습니다.
  • 통합 냉동 드라이어와 가변 속도 드라이브가 장착된 전체 솔루션으로 사용하는 경우: T SFC 모델
전문가가 고객의 요구에 맞는 모델을 선택할 수 있도록 기꺼이 도와 드립니다.

장점

  • 에너지 절감:
    IE4 효율 등급을 충족하는 비동기 모터를 사용하는 고정 속도 시스템. 주파수 제어식 로터리 스크류 콤푸레셔에는 IE5 모터가 장착되어 있으며 IES2 시스템 효율 등급을 충족합니다.
  • 서비스 수명 증가:
    전자식 열 관리 시스템은 ASD, BSD, CSD 및 CSD(X) 시리즈의 콤푸레셔에서 유체 온도를 동적으로 제어합니다. 이는 에너지를 추가로 절약할 뿐만 아니라 응축수 형성 및 관련된 습기에 의한 손상을 막습니다.
  • 열 회수:
    로터리 스크류 콤푸레셔는 투입되는 전기 구동 에너지의 100%를 열에너지로 변환합니다. 이 에너지의 96%는 열 회수에 사용할 수 있습니다. 이러한 잠재력을 활용하십시오!

CSD(X) – 효율성으로 변환된 출력

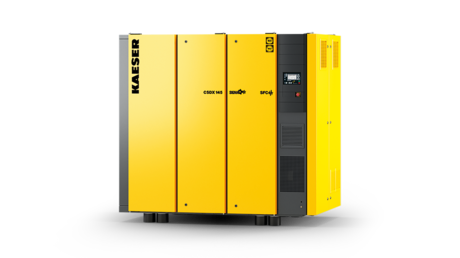

KAESER KOMPRESSOREN의 CSDX 로터리 스크류 콤푸레셔

KAESER CSD(X) 시리즈의 차세대 오일 유입 로터리 스크류 콤푸레셔는 이제 훨씬 더 높은 정밀도와 효율성을 갖춘 성능을 제공합니다. 모터, 타이밍 기어 및 에어엔드로 구성된 통합 패키지를 통해 각 작동점에 대해 가장 에너지 효율적인 에어엔드 속도를 선택할 수 있습니다. 설치된 전자식 열 관리(ETM) 및 새로 설계된 흡입 밸브는 더 큰 흡입구 필터와 함께 로터리 스크류 콤푸레셔의 효율을 크게 향상시킵니다. 주파수 제어식 팬은 실제로 필요한 만큼의 냉각 공기만 전달하기 때문에 추가적인 에너지 절약과 CO2 배출량 감소를 보장합니다.

CSD(X)를 위한 6가지 새로운 압력 변형
6가지 압력 변형은 유량을 크게 증가시키며, 가장 중요한 것은 개별 압력 요구 사항에 맞게 정밀하게 조정할 수 있다는 것입니다.

에너지 효율성을 더욱 높이기 위해 KAESER는 항상 가장 효율적인 구동을 선택합니다. 고정 속도 시스템에는 비동기 모터가 장착되어 있어 이러한 유형의 구동에 대해 IE4의 최고 효율 등급을 충족합니다. 주파수 제어식 SFC 시스템은 IE5 모터를 사용하며 IES2 시스템 효율성 요구 사항도 충족하므로 유럽 표준 IEC 61800-9에 따른 최고의 효율 등급을 달성합니다.



최대 110kW의 로터리 스크류 콤푸레셔 세부 사항

안전하게 응결 방지

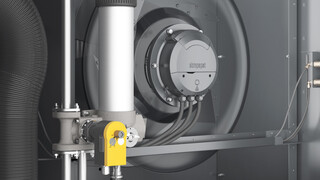

응축수 형성을 방지하는 전자식 온도 관리

전자식 열 관리(ETM)는 SIGMA CONTROL 2 콤푸레셔 컨트롤러가 응축수 형성을 안정적으로 방지할 수 있도록 합니다. 주파수 제어식 팬 장치 덕분에 SIGMA CONTROL 2는 주변 조건에 따라 CSD(X)의 냉각 공기 흐름을 조정할 수도 있습니다. 즉, 낮은 온도에서 또는 부분 부하 작동 중에 팬 속도를 줄일 수 있으므로 훨씬 적은 에너지를 소비합니다.

효율적이고 안정적인 작동

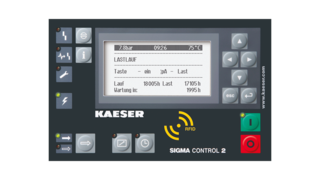

SIGMA CONTROL 2 콤푸레셔 컨트롤러

통합 SIGMA CONTROL 2 컨트롤러는 압축 공기 생성을 조정하며, 효율적이고 안정적인 기계 작동을 보장합니다. 또한 통합 시스템 내에서 전체적으로 완벽한 상호 작용을 보장합니다. 모든 관련 구성품 및 작동 상태를 모니터링하고 평가합니다. 기계를 다른 제어 기술(SCADA)에 연결하는 옵션을 포함하여 작업자는 다양한 통신 기능을 사용할 수 있습니다.

에너지 효율이 가장 중요합니다.

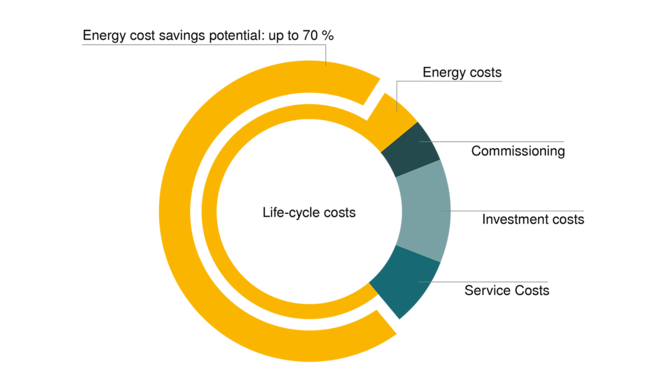

KAESER 수명 주기 관리로 절약

구입 가격과 서비스 비용은 콤푸레셔의 총 수명 주기 비용에서 극히 일부분에 불과합니다. 시스템 비용에서 가장 큰 비중을 차지하는 것은 에너지입니다. 선도적인 압축 공기 시스템 제공업체로서 당사는 고객의 정확한 요구 사항에 맞춘 개별적 계획, 에너지 효율적인 압축 공기 스테이션 및 신뢰할 수 있는 서비스를 제공합니다. 당사는 압축 공기 스테이션의 전체 사용 수명 동안 파트너가 되어 드릴 것입니다.

높은 압축 공기 품질과 낮은 에너지 소비

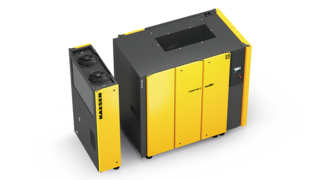

추가 드라이어가 장착된 CSDX 로터리 스크류 콤푸레셔

파이프 부식, 장비 고장 및 제품 손상으로부터 압축 공기 네트워크를 보호하고 싶습니까? 그렇다면 ASD, BSD, CSD 및 CSD(X) 시리즈 로터리 스크류 콤푸레셔용 추가 드라이어가 바로 해답입니다.

냉동 드라이어의 견고하고 콤팩트한 설계로 인해 냉매 부피가 감소하여 CO2 등가물을 줄일 수 있습니다. 에너지 절감 제어 기능은 압축 공기가 장치를 통해 흐를 때만 작동을 허용합니다. 이를 통해 응용 분야에 적합한 압축 공기 품질과 최고의 효율성을 보장합니다.

기술 사양 ASD

표준 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
ASD 35 7.5 3.16 8.5 18.5 1,460 x 900 x 1,530 G 1¼ 65 610
10 2.63 12
ASD 40 7.5 3.92 8.5 22 1,460 x 900 x 1,530 G 1¼ 66 655
10 3.13 12 621
13 2.58 15
ASD 50 7.5 4.58 8.5 25 1,460 x 900 x 1,530 G 1¼ 66 695
10 3.85 12 697
13 3.05 15 663
ASD 60 7.5 5.53 8.5 30 1,460 x 900 x 1,530 G 1¼ 69 750
10 4.49 12 712
13 3.71 15 714

T 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
ASD 35 T 7.5 3.16 8.5 18.5 ABT 60 1,770 x 900 x 1,530 G 1¼ 65 705
10 2.63 12
ASD 40 T 7.5 3.92 8.5 22 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 750
10 3.13 12 716
13 2.58 15
ASD 50 T 7.5 4.58 8.5 25 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 790
10 3.85 12 792
13 3.05 15 758
ASD 60 T 7.5 5.53 8.5 30 ABT 60 1,770 x 900 x 1,530 G 1¼ 69 845
10 4.49 12 807
13 3.71 15 809

SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
ASD 35 SFC 7.5 0.88 - 4 8.5 18.5 1,540 x 900 x 1,530 G 1¼ 67 700
ASD 40 SFC 7.5 1.05 - 4.64 8.5 22 1,540 x 900 x 1,530 G 1¼ 68 710
ASD 50 SFC 7.5 1.07 - 5.27 8.5 25 1,540 x 900 x 1,530 G 1¼ 68 755
10 1 - 4.58 13 757
13 0.93 - 3.82
ASD 60 SFC 7.5 1.26 - 6.17 8.5 30 1,540 x 900 x 1,530 G 1¼ 70 795
10 1 - 4.76 15 759
13 0.93 - 4.14

T-SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
ASD 35 T SFC 7.5 0.88 - 4 8.5 18.5 ABT 60 1,850 x 900 x 1,530 G 1¼ 67 795
ASD 40 T SFC 7.5 1.05 - 4.64 8.5 22 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 805
ASD 50 T SFC 7.5 1.07 - 5.27 8.5 25 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 850
10 1 - 4.58 13 852
13 0.93 - 3.82
ASD 60 T SFC 7.5 1.26 - 6.17 8.5 30 ABT 60 1,850 x 900 x 1,530 G 1¼ 70 890
10 1 - 4.76 15 854
13 0.93 - 4.14

추가 냉동식 드라이어

모델 전력 소비 kW 압력 노점 °C 냉매 지구 온난화 지수 냉매 용량 kg CO2 등가물로서 냉매 질량 t 밀폐 냉동식 회로
ABT 60 0.8 3 R-513A 631 0.75 0.5 -

기술 사양 BSD

표준 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
BSD 65 7.5 5.65 8.5 30 1,590 x 1,030 x 1,700 G 1½ 69 970
10 4.52 12 940
13 3.76 15
BSD 75 7.5 7 8.5 37 1,590 x 1,030 x 1,700 G 1½ 70 985
10 5.6 12
13 4.43 15 955
BSD 83 7.5 8.16 8.5 45 1,590 x 1,030 x 1,700 G 1½ 71 1,060
10 6.85 12 1,015
13 5.47 15

T 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
BSD 65 T 7.5 5.65 8.5 30 ABT 83 1,990 x 1,030 x 1,700 G 1½ 69 1,100
10 4.52 12 1,070
13 3.76 15
BSD 75 T 7.5 7 8.5 37 ABT 83 1,990 x 1,030 x 1,700 G 1½ 70 1,115
10 5.6 12
13 4.43 15 1,085
BSD 83 T 7.5 8.16 8.5 45 ABT 83 1,990 x 1,030 x 1,700 G 1½ 71 1,190
10 6.85 12 1,145
13 5.47 15

SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
BSD 75 SFC 7.5 1.54 - 7.44 10 37 1,665 x 1,030 x 1,700 G 1½ 72 1,020
10 1.51 - 6.51
13 1.16 - 5.54 15 990

T-SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
BSD 75 T SFC 7.5 1.54 - 7.44 10 37 ABT 83 2,065 x 1,030 x 1,700 G 1½ 72 1,150
10 1.51 - 6.51
13 1.16 - 5.54 15 1,120

추가 냉동식 드라이어

모델 전력 소비 kW 압력 노점 °C 냉매 지구 온난화 지수 냉매 용량 kg CO2 등가물로서 냉매 질량 t 밀폐 냉동식 회로
ABT 83 0.9 3 R-513A 631 1.2 0.8 -

기술 사양 CSD

표준 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSD 90 6 9.61 6 45 1,790 x 1,100 x 1,900 G 2 68 1,340
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 6 11.4 6 55 1,790 x 1,100 x 1,900 G 2 71 1,410
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 6 14.7 6 75 1,790 x 1,100 x 1,900 G 2 73 1,600
7.5 12.9 7.5 72
8.5 12 8.5 1,500
10 11.1 10 71
12 9.95 12 69
15 8.26 15

T 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSD 90 T 6 9.61 6 45 ABT 105 2,210 x 1,100 x 1,900 G 2 68 1,540
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 T 6 11.4 6 55 ABT 105 2,210 x 1,100 x 1,900 G 2 71 1,610
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 T 6 14.7 6 75 ABT 125 2,210 x 1,100 x 1,900 G 2 73 1,800
7.5 12.9 7.5 72
8.5 12 8.5 1,700
10 11.1 10 71
12 9.95 12 69
15 8.26 15

SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSD 90 SFC 8.5 1.93 - 8.18 8.5 45 1,840 x 1,100 x 1,900 G 2 71 1,370
12 1.73 - 6.62 12 68
CSD 110 SFC 8.5 2.27 - 9.9 8.5 55 1,840 x 1,100 x 1,900 G 2 70 1,390
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 SFC 8.5 2.86 - 12.15 8.5 75 1,840 x 1,100 x 1,900 G 2 73 1,420
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

T-SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSD 90 T SFC 8.5 1.93 - 8.18 8.5 45 ABT 105 2,260 x 1,100 x 1,900 G 2 71 1,570
12 1.73 - 6.62 12 68
CSD 110 T SFC 8.5 2.27 - 9.9 8.5 55 ABT 105 2,260 x 1,100 x 1,900 G 2 70 1,590
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 T SFC 8.5 2.86 - 12.15 8.5 75 ABT 125 2,260 x 1,100 x 1,900 G 2 73 1,620
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

추가 냉동식 드라이어

모델 전력 소비 kW 압력 노점 °C 냉매 지구 온난화 지수 냉매 용량 kg CO2 등가물로서 냉매 질량 t 밀폐 냉동식 회로
ABT 105 0.92 3 R-513A 631 1.45 0.9 -
ABT 125 1.3 3 R-513A 631 1.65 1 -

기술 사양 CSDX

표준 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSDX 145 6 15.85 6 75 2,100 x 1,280 x 1,950 G 2½ 72 1,890
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 1,790
CSDX 175 6 19.5 6 90 2,100 x 1,280 x 1,950 G 2½ 76 2,030
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 1,930

T 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSDX 145 T 6 15.85 6 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,170
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 2,070
CSDX 175 T 6 19.5 6 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 76 2,310
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 2,210

SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSDX 145 SFC 8.5 3.5 - 13.73 8.5 75 2,100 x 1,280 x 1,950 G 2½ 72 1,800
CSDX 175 SFC 8.5 3.75 - 16.22 8.5 90 2,100 x 1,280 x 1,950 G 2½ 73 1,870
12 3.37 - 13.63 12 72
CSDX 200 SFC 8.5 3.24 - 19.8 10 110 2,150 x 1,280 x 1,950 G 2½ 75 2,100
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

T-SFC 버전

모델 작동 압력 bar 유량 작동 압력에서 전체 시스템 m³/min 최대 정압 bar 공칭 모터 출력 kW 냉동 드라이어 사이즈
W x D x H mm
압축 공기 연결부 음압 레벨 dB(A) 중량 kg
CSDX 145 T SFC 8.5 3.5 - 13.73 8.5 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,080
CSDX 175 T SFC 8.5 3.75 - 16.22 8.5 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 73 2,150
12 3.37 - 13.63 12 72
CSDX 200 T SFC 8.5 3.24 - 19.8 10 110 ABT 200 2,570 x 1,280 x 1,950 G 2½ 75 2,380
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

추가 냉동식 드라이어

모델 전력 소비 kW 압력 노점 °C 냉매 지구 온난화 지수 냉매 용량 kg CO2 등가물로서 냉매 질량 t 밀폐 냉동식 회로
ABT 165 1.38 3 R-513A 631 1.5 0.9 -
ABT 200 1.6 3 R-513A 631 1.1 0.69 -
