오일 프리 압축식 로터리 스크류 콤푸레셔 수냉식

소형 절전 제품

내구성이 뛰어나면서도 정밀한구동 및 냉각 솔루션을 통해 최저 전력 소비량을 달성할 수 있습니다.
캐져 열 회수 시스템과 결합되어 열 비용을 크게 줄일 수도 있습니다. 귀사의 요구 사항을 정확하게 충족시켜 드리는 솔루션을 지원하게 되어 매우 기쁩니다.
콤팩트한 설계와 유형별 소형 배기 덕트 덕분에 오일이 필요 없는 당사의 압축식 로터리 스크류 수냉식 콤푸레셔는 천장이 낮은 곳에 설치할 때 특히 유용합니다.

  • 3.3 ~ 50.8m³/min의 정격 유량
  • 가변 속도 제어와 주파수 변환기가 있는 피크 부하 모델로도 제공(SFC 모델 버전)
  • 일체형 i.HOC 로터리 드라이어로도 제공(DSG-2 시리즈)

장점은 다음과 같습니다.

  • 극저의 압축 공기 방출 온도:
    2개의 공기/물 열 교환기로 구성된 튜브 번들은 최적의 열 전도를 위해 알루미늄별 프로파일이 용접된 고품질 CuNi10Fe 파이프로 구성되어 있습니다.
  • 열 회수를 통한 비용 절감:
    캐져 열 회수 시스템을 통해 최대 96%의 콤푸레셔 배기 열을 재활용할 수 있습니다(예: 물을 90°C로 가열).
  • 유지 보수 용이성:
    1단 및 2단 압축의 공기/물 열 교환기는 두 개의 별도 인클로저 안에 들어 있으며, 각각 커다란 정비 도어를 갖추고 있어 최적의 접근성이 제공됩니다.

유지비용

최적의 컨설팅, 첨단 기술 연구, 개발 및 글로벌 서비스 조직이 귀사를 시스템 장애로부터 보호해 드립니다.



수냉식 오일 프리 압축식 로터리 스크류 콤푸레셔 상세도

장비

전체 패키지

  • 작동 준비
  • 전자동
  • 무음
  • 진동 감쇠
  • 서비스 친화적인 디자인
  • 최고 +45°C의 주변 온도

에어엔드

  • 2단, AGMA Q13/DIN-Class 5 규격의 정밀 기어링이 탑재된 오일이 필요 없는 압축 로터리 스크루 콤푸레셔
  • 2단 압축에 스테인리스강 로터와 재킷 냉각 사용
  • 내구성이 뛰어난 코팅 처리된 로터
  • 마이크로필터를 통한 오일 탱크 환기를 구비한 일체형 오일 탱크
  • 2단 압축 모두에 무섬유 펄스 댐퍼 다운스트림

구동 모터

슈퍼 프리미엄 효율 구동 모터 IE4 로고

  • 세계적인 명성을 자랑하는 지멘스(SIEMENS) 제조
  • 프리미엄 및 슈퍼 프리미엄 효율 모터
  • 모터 와인딩 온도의 지속적인 모니터링
  • IP 55 보호

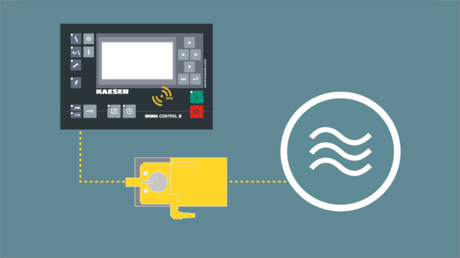

냉각

  • 코팅된 강 재킷과 CuNi10Fe 파이프로 구성된 별도의 셸 및 튜브 열 교환기
  • 기어 오일 냉각기로서의 구리 납땜 플레이트형 열 교환기

전기 구성품

  • 제어 캐비닛, IP 54
  • 제어 캐비닛 환기
  • 자동 Star-Delta 보호 결합
  • 제어 변압기

SIGMA CONTROL 2

SIGMA CONTROL 2 콤푸레셔 컨트롤러

  • 읽기 쉬운 텍스트 디스플레이
  • 30개 언어 선택 가능
  • 소프트 터치 키 아이콘
  • 한눈에 작동 상황을 파악할 수 있는 신호등 LED
  • 완전 자동 모니터링 및 제어
  • Dual, Quadro, Vario 및 Continuous 제어 모드를 표준으로 사용 가능
  • 인터페이스: 이더넷
  • Profibus DP, Modbus, Profinet 및 DeviceNet을 위한 추가 옵션 통신 모듈
  • 데이터 로깅 및 업데이트를 위한 SD 카드 슬롯
  • RFID 리더
  • 웹 서버

품질 세부 사항

유압 흡입구 밸브

유압 흡입구 밸브

Kaeser의 오일이 필요 없는 압축 로터리 스크루 콤푸레셔의 유압 작동식 흡입구 밸브는 오염과 응축수의 영향을 받지 않습니다. 이를 통해 공압 밸브보다 더 안정적이고 쉽게 유지 관리할 수 있습니다.

무섬유 펄스 댐퍼

무섬유 펄스 댐퍼

캐져의 새로운 무섬유 펄스 댐퍼는 압력 손실을 최소화하고 일관된 공기 품질을 유지하며 섬유 버전과는 달리 압축 공기에 오염원을 제공하지 않습니다.

안정적인 오일 저장조 환기

안정적인 오일 저장조 환기

오일 탱크 환기 시스템의 마이크로필터는 오일 함유 공기가 주입되는 것을 방지하며, 압축 공기 품질을 항상 안정적으로 유지하기 위한 핵심 요소입니다.

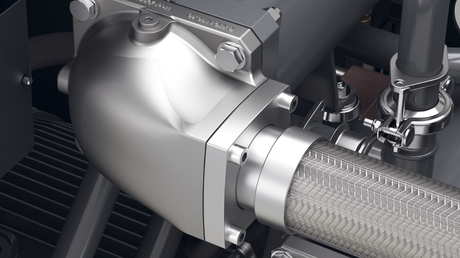

효율이 뛰어난 응축수 분리기

효율이 뛰어난 응축수 분리기

유량에 최적화된 설계 덕분에, 새로 개발된 응축수 분리기는 최소 압력 손실로 에어 쿨러로부터의 응축수 다운스트림을 분리합니다.

옵션

조절 가능한 장비 마운트

  • 바닥에 장비를 고정할 수 있는 볼트 고정식 장비 마운트

열 회수

  • 일체형 병렬 스위칭 튜브형 열 교환기, 열 교환기(물/물), 펌프, 확장 밸브 및 물 조절 밸브로 구성된 열 교환기 시스템

열풍 연결부

  • 고온 압축 공기의 직접 사용(예: 열 재생성 흡착식 드라이어 또는 고온 공정 공기)
  • 일부 모델에서는 원하는 고온 공기 온도의 범위를 조절할 수 있습니다.

에너지 재생을 통한 최대의 절약

재활용 가능한 콤푸레셔 열의 효율적이고 편리한 사용

열 회수 일체형 모듈을 통해 재활용이 가능한 콤푸레셔 열은 고온의 공기 공간 또는 공정 가열뿐만 아니라 최대 90°C의 정비 또는 공정수 가열에 사용할 수 있습니다. 이를 통해 1년도 채 되지 않아 감가상각 기간 달성이 가능해집니다.

최대 +90°C의 뜨거운 물

열 회수 온수(최고 +90°C)

회수된 열 에너지는 여러 가지로 활용할 수 있습니다. 열 회수를 활용하여 특정 용도에 맞도록 최대 90°C까지의 따뜻한 물을 제공합니다.

열 회수 능력

로터리 스크루 콤푸레셔로 최대 열 회수

놀랍게도, 압축기에 투입되는 전기 에너지의 100%가 열로 전환됩니다. 이 중, 96%까지 열 회수 목적으로 사용할 수 있습니다.

열 회수에도 유지되는 최적의 가용성

내부 물 순환 루프 옵션으로 최대 가용성 제공.

콤푸레셔 이외의 열 회수 시스템의 수처리 시스템에 대한 유지 보수 작업 중 옵션으로 사용 가능한 일체형 내부 수처리 회로(펌프, 확장 밸브, 안전 밸브 등)는 안정적인 콤푸레셔 성능을 보장합니다.

운영체제에 맞는 안정적인 열 회수

자체 보호를 위해 열 회수 시스템이 통합된 콤푸레셔에는 보조 수처리 시스템이 장착되어 있습니다. 주 수처리 시스템과 보조 수처리 시스템으로 분리 시 최적의 열 회수 성능으로 안정적인 압축 공기 공급 가용성을 보장할 뿐만 아니라 필요한 열 수요에 따라 열 회수 시스템으로 오일과 재킷 냉각의 커플링/커플링 해제의 유연성을 제공합니다.

기술 사양 CSG-2 W

표준 버전

모델CSG 55-2 W CSG 70-2 W CSG 90-2 W
작동 압력 bar 6 8 4 6 8 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 5.63 5.57 9.05 7.92 6.82 10.67 9.78 8.97 7.83
최대 정압 bar 8 4 6 8 4 6 8 10
공칭 모터 출력 kW 37 45 55
사이즈 W x D x H mm 2,490 x 1,660 x 1,965 2,490 x 1,660 x 1,965 2,490 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 64 64 65
중량 kg 2,270 2,310 2,375

모델CSG 120-2 W CSG 130-2 W
작동 압력 bar 4 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.01 13.07 12.15 10.58 13.07 13.03 13
최대 정압 bar 6 8 10 8 10
공칭 모터 출력 kW 75 90
사이즈 W x D x H mm 2,490 x 1,660 x 1,965 2,490 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 66 68
중량 kg 2,515 2,640

T 버전

모델CSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
작동 압력 bar 6 8 4 6 8 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 5.63 5.57 9.05 7.92 6.82 10.67 9.78 8.97 7.83
최대 정압 bar 8 4 6 8 4 6 8 10
공칭 모터 출력 kW 37 45 55
압력 노점 °C 3 3 3
사이즈 W x D x H mm 2,840 x 1,660 x 1,965 2,840 x 1,660 x 1,965 2,840 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 64 64 65
중량 kg 2,520 2,560 2,625
냉동 드라이어ABT 130 ABT 130 ABT 130

모델CSG 120-2 T W CSG 130-2 T W
작동 압력 bar 4 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.01 13.07 12.15 10.58 13.07 13.03 13
최대 정압 bar 6 8 10 8 10
공칭 모터 출력 kW 75 90
압력 노점 °C 3 3
사이즈 W x D x H mm 2,840 x 1,660 x 1,965 2,840 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 66 68
중량 kg 2,765 2,890
냉동 드라이어ABT 130 ABT 130

SFC 버전

모델CSG 90-2 SFC W CSG 120-2 SFC W CSG 130-2 SFC W
작동 압력 bar 4 6 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 3.49 - 10.85 3.62 - 9.77 3.84 - 8.58 3.96 - 7.57 4.2 - 13.27 4.18 - 12.61 4.21 - 11.56 4.23 - 10.52 4.4 - 13.48 4.33 - 13.44 4.26 - 13.4 4.2 - 13.02
최대 정압 bar 6 10 10 10
공칭 모터 출력 kW 55 75 90
사이즈 W x D x H mm 2,490 x 1,660 x 1,965 2,490 x 1,660 x 1,965 2,490 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 65 66 68
중량 kg 2,435 2,575 2,700

T-SFC 버전

모델CSG 90-2 T SFC W CSG 120-2 T SFC W CSG 130-2 T SFC W
작동 압력 bar 4 6 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 3.49 - 10.85 3.62 - 9.77 3.84 - 8.58 3.96 - 7.57 4.2 - 13.27 4.18 - 12.61 4.21 - 11.56 4.23 - 10.52 4.4 - 13.48 4.33 - 13.44 4.26 - 13.4 4.2 - 13.02
최대 정압 bar 6 10 10 10
공칭 모터 출력 kW 55 75 90
압력 노점 °C 3 3 3
사이즈 W x D x H mm 2,840 x 1,660 x 1,965 2,840 x 1,660 x 1,965 2,840 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 65 66 68
중량 kg 2,685 2,825 2,950
냉동 드라이어ABT 130 ABT 130 ABT 130

RD 버전

모델CSG 55-2 RD W CSG 70-2 RD W CSG 90-2 RD W
작동 압력 bar 6 8 6 8 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 5.63 5.57 7.92 6.82 9.78 8.97 7.83
최대 정압 bar 8 6 8 6 8 10
공칭 모터 출력 kW 37 45 55
압력 노점 °C -27 -33 -25 -32 -23 -31 -35
사이즈 W x D x H mm 3,140 x 1,660 x 1,965 3,140 x 1,660 x 1,965 3,140 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 64 64 65
중량 kg 2,985 3,025 3,090

모델CSG 120-2 RD W CSG 130-2 RD W
작동 압력 bar 4 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.01 13.07 12.15 10.58 13.07 13.03 13
최대 정압 bar 6 8 10 8 10
공칭 모터 출력 kW 75 90
압력 노점 °C -3 -20 -29 -34 -19 -28 -33
사이즈 W x D x H mm 3,140 x 1,660 x 1,965 3,140 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 66 68
중량 kg 3,230 3,355

RD SFC 버전

모델CSG 90-2 RD SFC W CSG 120-2 RD SFC W CSG 130-2 RD SFC W
작동 압력 bar 4 6 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 3.49 - 10.85 3.62 - 9.77 3.84 - 8.58 3.96 - 7.57 4.2 - 13.27 4.18 - 12.61 4.21 - 11.56 4.23 - 10.52 4.4 - 13.48 4.33 - 13.44 4.26 - 13.4 4.2 - 13.02
최대 정압 bar 6 10 10 10
공칭 모터 출력 kW 55 75 90
압력 노점 °C -6 -23 -31 -35 -2 -21 -29 -34 -2 -21 -28 -33
사이즈 W x D x H mm 3,140 x 1,660 x 1,965 3,140 x 1,660 x 1,965 3,140 x 1,660 x 1,965
압축 공기 연결부DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
음압 레벨 dB(A) 65 66 68
중량 kg 3,150 3,290 3,415

기술 사양 DSG-2 W

표준 버전

모델DSG 140-2 W DSG 180-2 W DSG 220-2 W
작동 압력 bar 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
최대 정압 bar 8 10 4 6 8 10 4 6 8 10
공칭 모터 출력 kW 90 110 132
사이즈 W x D x H mm 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 69 70 71
중량 kg 3,100 3,250 3,350

모델DSG 260-2 W DSG 290-2 W
작동 압력 bar 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 28.61 26.1 26 22.9 28.6 28.55 28.5 26
최대 정압 bar 4 8 10 8 10
공칭 모터 출력 kW 160 200
사이즈 W x D x H mm 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 74 75
중량 kg 3,500 3,700

SFC 버전

모델DSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
작동 압력 bar 4 6 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
최대 정압 bar 6 10 8.5 10 7 10
공칭 모터 출력 kW 110 132 160
사이즈 W x D x H mm 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 71 72 75
중량 kg 3,850 3,950 4,100

모델DSG 290-2 SFC W
작동 압력 bar 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
최대 정압 bar 8.5 10
공칭 모터 출력 kW 200
사이즈 W x D x H mm 3,435 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN
음압 레벨 dB(A) 76
중량 kg 4,300

RD 버전

모델DSG 140-2 RD W DSG 180-2 RD W DSG 220-2 RD W
작동 압력 bar 8 10 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
최대 정압 bar 8 10 6 8 10 6 8 10
공칭 모터 출력 kW 90 110 132
압력 노점 °C -32 -36 -24 -33 -36 -24 -33 -36
사이즈 W x D x H mm 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 69 70 71
중량 kg 4,200 4,350 4,450

모델DSG 260-2 RD W DSG 290-2 RD W
작동 압력 bar 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 26.1 26 22.9 28.55 28.5 26
최대 정압 bar 8 10 8 10
공칭 모터 출력 kW 160 200
압력 노점 °C -25 -33 -36 -24 -33 -36
사이즈 W x D x H mm 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 74 75
중량 kg 4,600 4,800

RD SFC 버전

모델DSG 180-2 RD SFC W DSG 220-2 RD SFC W DSG 260-2 RD SFC W
작동 압력 bar 6 8 10 6 8 10 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
최대 정압 bar 6 10 8.5 10 7 10
공칭 모터 출력 kW 110 132 160
압력 노점 °C -24 -32 -36 -25 -33 -36 -25 -33 -36
사이즈 W x D x H mm 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
음압 레벨 dB(A) 71 72 75
중량 kg 4,950 5,050 5,200

모델DSG 290-2 RD SFC W
작동 압력 bar 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
최대 정압 bar 8.5 10
공칭 모터 출력 kW 200
압력 노점 °C -25 -33 -36
사이즈 W x D x H mm 4,270 x 1,750 x 2,060
압축 공기 연결부DN80 PN16 DIN
음압 레벨 dB(A) 76
중량 kg 5,400

기술 사양 FSG-2 W

표준 버전

모델FSG 300-2 W FSG 350-2 W FSG 420-2 W
작동 압력 bar 4 6 8 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 35.12 29.4 29.3 42.15 37.3 34.9 29.2 50.14 45.7 42 37.1
최대 정압 bar 4 8 4 6 8 10 4 6 8 10
공칭 모터 출력 kW 160 200 250
사이즈 W x D x H mm 3,190 x 2,095 x 2,135 3,190 x 2,095 x 2,135 3,190 x 2,095 x 2,135
압축 공기 연결부DN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
음압 레벨 dB(A) 74 75 75
중량 kg 5,100 5,300 5,550

모델FSG 450-2 W FSG 500-2 W FSG 520-2 W
작동 압력 bar 6 8 10 8 10 10
유량 작동 압력에서 전체 시스템 m³/min 50.1 45.6 41.9 50 45.6 50
최대 정압 bar 6 8 10 8 10 10
공칭 모터 출력 kW 315 315 355
사이즈 W x D x H mm 3,190 x 2,095 x 2,135 3,190 x 2,095 x 2,135 3,190 x 2,095 x 2,135
압축 공기 연결부DN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
음압 레벨 dB(A) 75 76 76
중량 kg 5,700 5,700 5,900

모델
작동 압력 bar
유량 작동 압력에서 전체 시스템 m³/min
최대 정압 bar
공칭 모터 출력 kW
사이즈 W x D x H mm
압축 공기 연결부
음압 레벨 dB(A)
중량 kg

SFC 버전

모델FSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
작동 압력 bar 4 6 8 10 4 6 8 10 4 6 8 10
유량 작동 압력에서 전체 시스템 m³/min 12.95 - 48.53 14.79 - 44.56 16.63 - 40.57 18.48 - 36.54 15.48 - 50.77 16.94 - 50.7 18.41 - 47.53 19.88 - 43.57 15.48 - 50.77 16.94 - 50.7 18.41 - 50.64 19.88 - 50.57
최대 정압 bar 10 10 10
공칭 모터 출력 kW 250 315 355
사이즈 W x D x H mm 3,790 x 2,095 x 2,315 3,790 x 2,095 x 2,315 3,790 x 2,095 x 2,315
압축 공기 연결부DN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
음압 레벨 dB(A) 76 77 77
중량 kg 6,350 6,500 6,750

모델
작동 압력 bar
유량 작동 압력에서 전체 시스템 m³/min
최대 정압 bar
공칭 모터 출력 kW
사이즈 W x D x H mm
압축 공기 연결부
음압 레벨 dB(A)
중량 kg

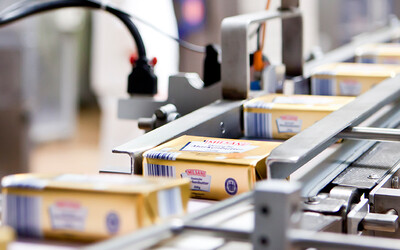

Made in Germany 압축 공기. Ammerland Dairy는 KAESER의 열 회수 기술을 확장합니다.
암머란트 데어리(Ammerland Dairy):

낙농 산업을 위한 고품질 압축 공기

캐져 드라이러닝 콤푸레셔 및 냉동식 드라이어는 이 대규모 낙농 회사의 컨베이어 벨트에 압축 제어 공기를 공급할 뿐만 아니라 선택된 열 회수 방법으로 비용까지도 절감해 줍니다.

암머란트 데어리(Ammerland Dairy) 참조 프로젝트
