소형 KRYOSEC 냉동식 드라이어 최대 4.5m³/min

모든 부하 단계에 최적화된 습기 보호를 위한 안정적인 공간 절약

KRYOSEC 소형 냉동식 드라이어*최고 +50°C의 주변 온도에서 "Made in Germany"에 걸맞은 업계 품질과 신뢰할 수 있는 습기 보호 기능으로 탁월한 성능을 발휘합니다. 스테인리스 강 열 교환기 시스템으로 인한 낮은 압력 손실과 유지보수가 적은 설계는 경제적인 작동을 보장합니다. 소형 설계 덕분에 기계 스테이지, 작업 플랫폼 또는 벽에도 장착할 수 있어(TAH 시리즈) 항상 필요한 곳에 바로 장착할 수 있습니다.

  • 0.35~4.5m³/min 압축 공기로 안정적인 건조
  • 작동 압력 최대 16bar
  • 옵션: ECO-DRAIN 전자식 응축수 드레인 및/또는 압력 노점 경고용 전자식 자동 온도 조절 장치 – 모두 플로팅 알람 접점 포함

장점은 다음과 같습니다.

  • 신뢰할 수 있는 습기 보호 기능
    KRYOSEC 건조기는 습기가 많은 압축 공기를 건조시키기 위해 스테인리스 강 플레이트가 장착된 고품질의 열 교환기 시스템을 사용합니다. 축적된 응축수는 통합 분리기를 통해 모든 작동 단계에서 효과적으로 분리되며 ECO DRAIN 전자식 응축수 드레인은 압력 손실 없이 안정적인 응축수 제거를 보장합니다.
  • 높은 주변 온도에서 뛰어난 성능 제공:
    KRYOSEC 드라이어는 가장 까다로운 작업 조건에서도 안정적인 건조를 보장합니다. 정의된 냉각 공기와 함께 넉넉한 치수의 열 교환기 및 냉매 응축기 표면을 사용하면 성능을 향상시키는 데 도움이 됩니다.
  • 표준 준수 산업 품질:
    KRYOSEC 드라이어는 EN 60204-1에 따라 기계 안전 요구사항을 충족합니다. 주전원 차단 장치뿐만 아니라 잠금 장치가 있는 ON/OFF 스위치를 비롯한 안전 기능을 제공합니다. 고품질 제조 및 소형 설계를 통해 순도가 높은 등급으로 압축 공기를 다뤄야 하는 생산 및 가공 기계와 같은 합리적인 분산형 설치 전략 내에서 이상적인 성능을 제공합니다.

* 냉동식 드라이어에는 불화 R-134a 냉매제가 들어 있습니다. TAH 및 TBH 시리즈에는 밀폐된 냉매 회로가 들어 있습니다.

완벽한 파트너: AQUAMAT 오일/물 분리기
AQUAMAT 응축수 처리 시스템

팁: AQUAMAT 오일/물 분리기를 사용하여 일반 폐수 시스템으로 배출하기 전에 응축수를 경제적인 비용으로 법적 요건에 맞게 처리하십시오.



제품 세부사항

장비

냉매 회로

  • 왕복식 콤푸레셔로 구성된 냉매 회로
  • 팬 응축기 조립
  • 필터/드라이어
  • 모세관
  • 통합 스테인리스 강(구리 납땜) 응축수 분리기를 장착한 절연 공기/공기 및 공기/냉매 열 교환기
  • 고온 가스 바이패스 컨트롤러

응축수 드레인 장치

ECO-DRAIN 30 전자 제어 응축수 드레인

  • 응축수 유입구에 마개가 있는 ECO-DRAIN 30 전자식 제어 응축수 드레인(차가운 표면 절연 포함)

전기 장비 및 디스플레이

  • 기계식 노점 추세 표시
  • EN 60204-1 준수 전기 장비: 통합된 주전원 절연 장치를 사용하는 잠금 장치가 있는 주전원 스위치

인클로저

콤팩트 KRYOSEC 냉동 드라이어 - 낮은 높이, 벽면 장착형.

  • 이동식 후드가 장착된 파우더 코팅 장치 인클로저 및 기계 장착
  • 벽 장착 가능(TAH 시리즈 전용)

연결

  • 압력 완화 주전원 커넥터 케이블 포함 설계(플러그 없음)
  • 내부 배선
  • 외부 응축수 드레인 연결용 벌크 헤드 파이프 장착

문서

  • 작동 설명서 및 CE 표시 포함(EU 버전)

옵션: "압력 노점 경고" 플로팅 접점

  • 플로팅 출력 단자 포함 전자식 자동 온도 조절 장치
  • 장치 내부 장착, 작동 준비 완료
  • 출력 시 현장에서 바로 신호 받기 가능
  • 연계된 상단 및 하단 전환 임계값 구성 가능

옵션: 플로팅 접점 포함 응축수 드레인

  • 플로팅 알람 접점을 포함한 ECO-DRAIN 31 전자식 응축수 드레인이 대안으로 장착됨
  • 드레인 시 바로 신호 받기 가능

디자인과 기능

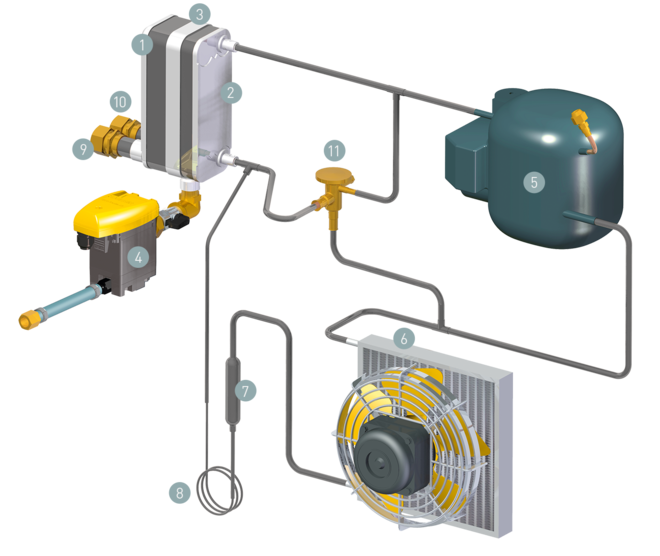

TAH 및 TCH 콤팩트 냉동 드라이어의 구성품 레이아웃
  1. 공기/공기 열 교환기
  2. 공기/냉매 열 교환기
  3. 응축수 분리기
  4. 응축수 드레인
  5. 냉매 콤푸레셔
  6. 팬이 장착된 냉매 응축기(공랭식)
  1. 필터/드라이어
  2. 모세관(냉매 증발 및 냉각)
  3. 압축 공기 흡입구
  4. 압축 공기 배출구
  5. 고온 가스 바이패스 컨트롤러
기술 사양 TAH

표준 버전

모델TAH 5 TAH 7 TAH 10
유량 m³/min 0.35 0.6 0.8
압력 손실 bar 0.05 0.13 0.15
100% 용량에서 전력 소비 kW 0.2 0.2 0.28
작동 압력 bar 3 - 16 3 - 16 3 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 60 60 60
냉매R-134a R-134a R-134a
중량 kg 24 24 26
사이즈 W x D x H mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
압축 공기 연결부G ½ G ½ G ½
응축수 드레인 연결부G ¼ G ¼ G ¼
전원 공급230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
냉매 질량 kg 0.14 0.15 0.21
CO2 등가물로서 냉매 질량 t 0.2 0.2 0.3
밀폐 냉동식 회로

기술 사양 TBH

표준 버전

모델TBH 14 TBH 16 TBH 23
유량 m³/min 1.2 1.6 2.2
압력 손실 bar 0.18 0.19 0.23
100% 용량에서 전력 소비 kW 0.35 0.42 0.52
작동 압력 bar 3 - 16 3 - 16 3 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 60 60 60
냉매R-134a R-134a R-134a
중량 kg 33 38 46
사이즈 W x D x H mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
압축 공기 연결부G ½ G ½ G 1
응축수 드레인 연결부G ¼ G ¼ G ¼
전원 공급230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
냉매 질량 kg 0.29 0.41 0.48
CO2 등가물로서 냉매 질량 t 0.4 0.6 0.7
밀폐 냉동식 회로

기술 사양 TCH

표준 버전

모델TCH 27 TCH 33 TCH 36
유량 m³/min 2.6 3.15 3.5
압력 손실 bar 0.21 0.23 0.25
100% 용량에서 전력 소비 kW 0.58 0.75 1.05
작동 압력 bar 3 - 16 3 - 16 3 - 16
주변 온도 °C 3 - 50 3 - 50 3 - 50
흡입구 온도 °C 60 60 60
냉매R-134a R-134a R-134a
중량 kg 56 66 69
사이즈 W x D x H mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
압축 공기 연결부G 1 G 1¼ G 1¼
응축수 드레인 연결부G ¼ G ¼ G ¼
전원 공급230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
냉매 질량 kg 0.57 0.8 0.95
CO2 등가물로서 냉매 질량 t 0.8 1.1 1.4
밀폐 냉동식 회로 - - -

모델TCH 45
유량 m³/min 4.5
압력 손실 bar 0.23
100% 용량에서 전력 소비 kW 1.29
작동 압력 bar 3 - 16
주변 온도 °C 3 - 50
흡입구 온도 °C 60
냉매R-134a
중량 kg 75
사이즈 W x D x H mm 640 x 663 x 609
압축 공기 연결부G 1¼
응축수 드레인 연결부G ¼
전원 공급230 V / 1 / 60 Hz
냉매 질량 kg 1.08
CO2 등가물로서 냉매 질량 t 1.5
밀폐 냉동식 회로 -
