유수 분리기 – AQUAMAT


지능형 응축수 처리 – 안전. 청결. 모듈식.

압축 공기를 생성할 때는 오일이 함유된 상당한 양의 응축수가 생성됩니다. 유수 분리기는 오일을 흡착하여 배출수가 규제 표준을 충족하도록 합니다.

AQUAMAT i.CF를 통해 KAESER는 응축수 처리의 개념을 재정의했습니다. 이에 따라 10.3~92.6m³/min의 콤푸레셔 유량에서 사용할 수 있는 오일/수분 분리기에는 혁신적인 AQUAMAT CONTROL 컨트롤러가 처음으로 장착되었습니다. 이 첨단 시스템은 능동적인 공정 관리를 채택하여 깨끗하고 예측 가능한 유지보수를 보장합니다.

인체공학적 카트리지 덕분에 응축수와 직접 접촉하지 않으면서 필터 재료를 깨끗하게 교체할 수 있으므로 환경과 서비스 담당자를 모두 보호합니다. 모듈식 설계 개념은 모델 용량을 추후에 조정할 수 있음을 의미합니다.

소량의 응축수를 처리할 때는 실용적인 Aquamat CF 3 및 6 모델을 사용할 수 있습니다.

장점

  • 안전
    AQUAMAT CONTROL이 능동적인 공정 관리를 담당합니다. 필터 재료를 최적으로 사용하고, 부하에 따라 카트리지의 잔여 용량을 결정하며, 유지보수를 예측 가능하게 하고, 버튼 하나로 응축수를 배출하여 지속 가능한 응축수 처리를 보장하며, 네트워크 연결이 가능하고 독일 베를린 구조 공학 연구소(DIBt)의 승인을 받았습니다.
  • 청결
    카트리지는 전체 양의 오일을 흡수할 수 있으며 인체공학적 핸들이 장착되어 있습니다. 또한, 수집기의 베이요넷 피팅과 카트리지 하단의 누출 방지 밸브 덕분에 유지보수 작업을 신속하게 처리할 수 있습니다. 서비스 담당자와 환경을 오염으로부터 보호합니다. 배출 카트리지의 무게는 25kg 미만입니다.
  • 모듈식
    모든 모델에 적합한 단일 카트리지 크기. 실용적인 개량 키트로 후속 용량 조정이 가능합니다.
시스템 비용 효율성에 대한 개요

일반적인 응축수 폐기 비용을 약 90% 절감함으로써, AQUAMAT 투자 비용은 신속하게 상환되며 AQUAMAT 자체도 KAESER 접근 방식의 핵심 요소인 장기적 전체 시스템의 비용 균형에 크게 기여합니다.



제품 세부사항

작동 – 활성 응축수 분리

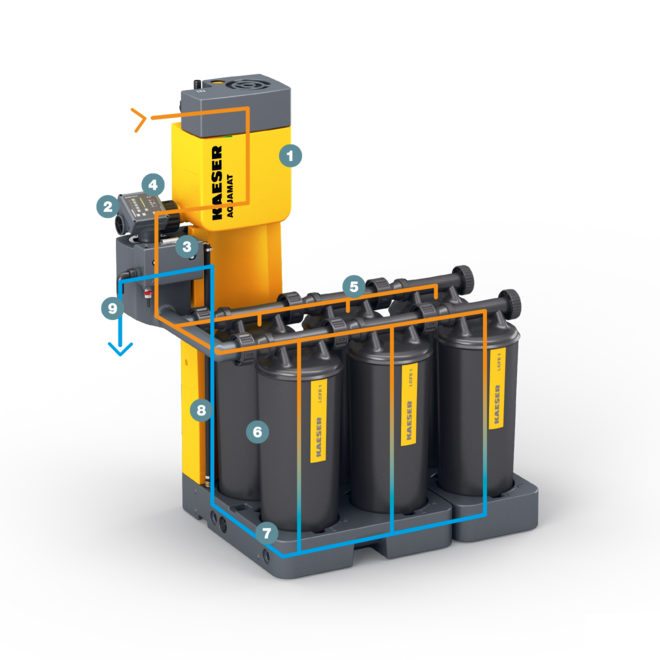

AQUAMAT 응축수 처리 시스템 – 설계
  1. 방압 챔버
  2. 피스톤 밸브
  3. 측정 챔버
  4. AQUAMAT CONTROL
  5. 분배기(배관)
  1. 카트리지
  2. 배출수 수집기
  3. 라이저 채널
  4. 배출수 배출구

오일 함유 응축수는 AQUAMAT i.CF의 감압 챔버(1)로 흘러 들어가 대기압으로 감압된 다음, 피스톤 밸브(2)를 통해 측정 챔버(3)로 흐르며,

여기서 AQUAMAT CONTROL 컨트롤러(4)가 충전 레벨을 지속적으로 모니터링합니다. 최대 수준에 도달하면 피스톤 밸브(2)가 닫혀 응축수 유입이 중단됩니다. 그러면 가압될 수 있는 응축수 용량이 생성됩니다.

AQUAMAT CONTROL 컨트롤러(4)는 갇힌 응축수를 가벼운 압력 서지를 사용하여 분배기(5)와 카트리지(6)를 통해 펄싱합니다. 카트리지 내부의 활성 탄소가 없는 필터 재료는 응축수에 포함된 오일을 유지합니다.

정화된 배출수는 카트리지 하단을 따라 수집기(7)로 흐르고 거기에서 라이저 채널(8)을 통해 오일/수분 분리기의 배출구(9)로 흐릅니다.

AQUAMAT CONTROL이 측정 챔버의 최소 충전 레벨을 감지하면 펄싱이 멈추고 피스톤 밸브가 열리며 응축수 유입이 복원됩니다.

정전과 같은 고장 발생 시에도 AQUAMAT i.CF는 기존의 중력 분리기 역할을 계속합니다.

안전 – AQUAMAT CONTROL

활성 분리의 핵심

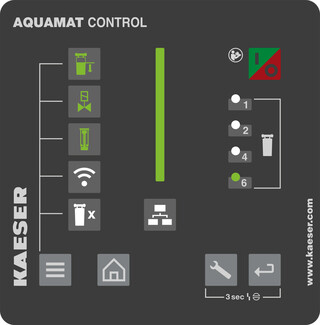

AQUAMAT CONTROL은 유수 분리기의 컨트롤러입니다.

연속적인 공정 모니터링

AQUAMAT CONTROL은 응축수 수준을 모니터링하여 응축수 흐름이 명확하고 문제없도록 보장합니다. 컨트롤러가 공정 매개변수를 캡처하고 오작동을 보고합니다.

카트리지의 남은 사용 수명

AQUAMAT CONTROL은 부하에 따라 센서 및 공정 데이터를 기준으로 남은 카트리지 사용 수명을 판단합니다. 따라서 유지보수를 쉽게 예측할 수 있습니다.

자동 배출

AQUAMAT CONTROL은 버튼 하나만 누르면 카트리지를 배출하므로 각 카트리지의 무게가 25kg 미만이 되어 깨끗하고 인체공학적으로 교체할 수 있으며 폐기 비용도 절감됩니다.

네트워크 연결

AQUAMAT CONTROL은 Modbus TCP(이더넷)를 통해 공정 데이터 및 알림을 제공하여 SIGMA AIR MANAGER 4.0과 같은 마스터 컨트롤러에 의한 공정 관리를 가능하게 합니다.

로컬 WLAN

AQUAMAT CONTROL은 로컬 WLAN 액세스를 제공하므로 서비스 담당자는 네트워크 연결 없이도 모바일 장치에서 시스템 구성, 처리 데이터 및 알림에 관한 정보에 액세스할 수 있도록 합니다.

청결 – 모든 영역

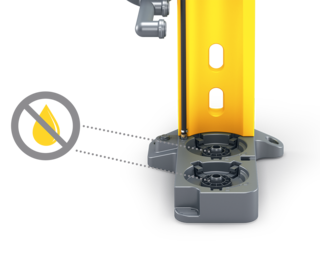

제공된 블랭킹 플러그는 안전성을 더욱 높여줍니다.

오일 전량 함유

넉넉한 크기와 최적화된 필터 재료 활용 덕분에 전체 오일량이 카트리지 내부에 영구적으로 포함됩니다. 따라서 서비스 담당자의 접촉 및 환경 오염을 확실하게 방지할 수 있습니다.

버튼 하나로 배출

활성 분리 덕분에 카트리지는 가벼운 압력 펄스를 사용하여 배출됩니다. 따라서 필터 재료를 교체할 때 장시간에 걸친 오염물질의 적하 현상이 제거됩니다. 이렇게 배출이 제어된다는 것은 완전히 포화된 카트리지의 무게가 25kg 미만이라는 것을 의미합니다.

카트리지의 밸브는 액체 누출을 방지합니다.

베이요넷 및 누출 방지 밸브

실용적인 베이요넷 피팅 덕분에 카트리지 교체가 간편하고 깨끗합니다. 카트리지의 밸브는 액체 누출을 방지합니다. 제공된 블랭킹 플러그는 액체의 누출을 방지하기 위한 추가적인 보안 기능을 제공합니다.

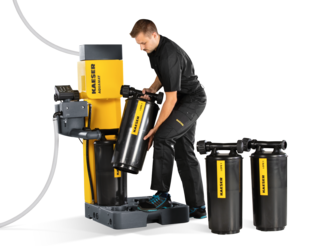

인체공학적 핸들

카트리지 흡입 파이프는 미끄럼이 방지되는 안정적인 핸들로 설계되었습니다. 따라서 인체공학적으로 매우 편안하게 카트리지를 운반하고 설치할 수 있습니다. 인체공학적 핸들을 사용하여 카트리지를 45° 회전하여 베이요넷 피팅에서 들어 올립니다. 완전 포화 상태에서 최대 무게는 25kg입니다.

모듈식 – 쉽게 확장할 수 있는 AQUAMAT i.cf
실용적인 개량 키트로 후속 용량 조정이 가능합니다.

일반적인 유수 분리기는 특정 응축수 용량에 맞게 설계되었습니다. 예를 들어, 압축 공기 수요 증가로 인해 이 용량을 초과할 경우 추가 장치를 설치해야 합니다. AQUAMAT i.CF는 모듈식 설계 덕분에 수요가 증가하거나 감소할 때 간단한 개량 키트를 통해 쉽게 조정할 수 있습니다.

지속 가능성 - 지속 가능한 환경 보호를 위한 컨트롤러
AQUAMAT CONTROL 컨트롤러는 첨단 환경 보호를 제공합니다.

유수 분리기의 작동을 모니터링하지 않거나 적절하게 유지보수하지 않으면 오일이 함유된 응축수와 폐수로 인해 환경이 오염될 수 있습니다.

AQUAMAT CONTROL이 탑재된 지능형 AQUAMAT i.CF 오일/수분 분리기는 첨단 환경 보호를 제공합니다.

  • 자동 배출 기능과 하단의 누출 방지 밸브가 있는 위생적인 카트리지 개념으로 전체 오일 용량을 안전하게 담습니다.
  • 활성 분리 공정은 역류를 방지하여 응축수 오버플로우를 방지합니다.
  • AQUAMAT CONTROL 컨트롤러는 남은 카트리지 용량을 지속적으로 표시하여 유지보수의 투명성과 예측 가능성을 확보합니다.
